真空成形
振動成形
可能

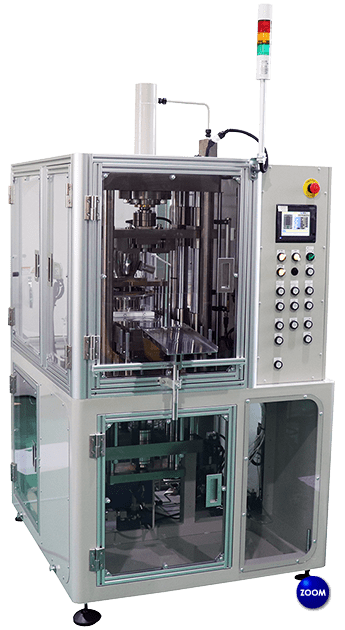

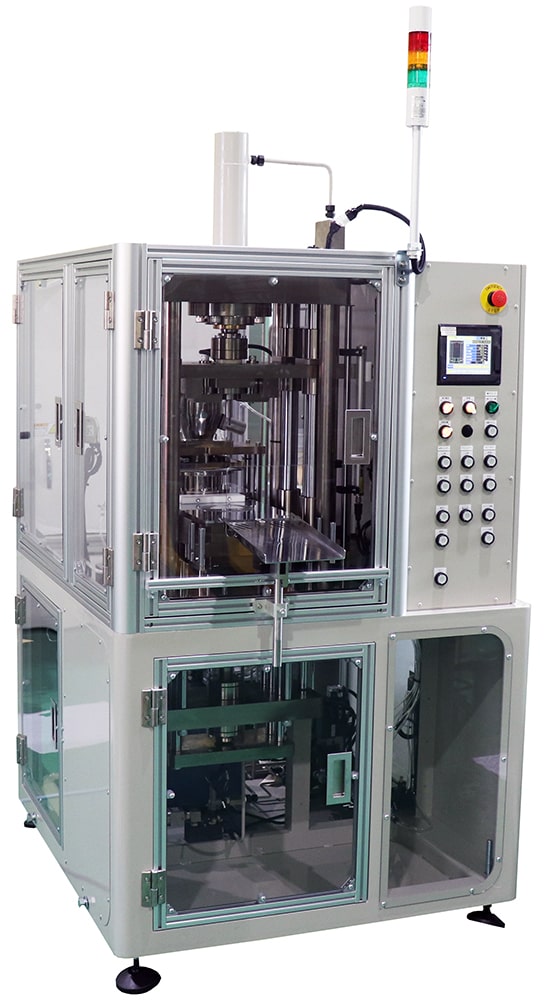

真空・振動ウェーブ成形プレス

プログラム自動運転。連続生産プレス機

画期的な真空成形が可能に、また、振動成形も可能。タッチパネルがカラーになりより使いやすくなりました。

タッチパネル(デジタル設定・表示)によるプログラム設定。荷重/時間曲線を自由に設定でき、安定した連続運転が可能

成形密度均質システム
真空成形
  • 真空チャンバー方式



振動成形
  • 粉末の均一充填・脱気作用



両軸成形に2システム
選択
  • フローティングダイセット方式



ウェーブ可変減圧
システム
  • 減圧弁の開度を電磁弁のON/OFF
    により自由に制御
  • スプリングバックを緩和し、
    ラミネーションを防止



脱型モードを選択
  • 薄物成形の割れ防止に、
    挟み込み脱型で歪みを緩和



設定荷重の自動復元
システム
  • 保持時間中は何度でも設定値へ
    復元
高性能制御システム
ウェーブコントロール
  • 荷重/時間曲線の設定。荷重保持時間、減圧スピードなど、自動運転プログラムを簡単に設定できます
  • タッチパネルによるデジタル表示設定



プログラムパターン
  • 10ステップまでは自由にプログラム
    でき、プログラムパター ンも6セット
    記憶可能



高性能ロードセルによる精密荷重管理
  • フィードバックシステム(±1%F.S)



真空ウェーブ成形プレス

流動性の悪い粉末及び異形状品
の成形

イメージ

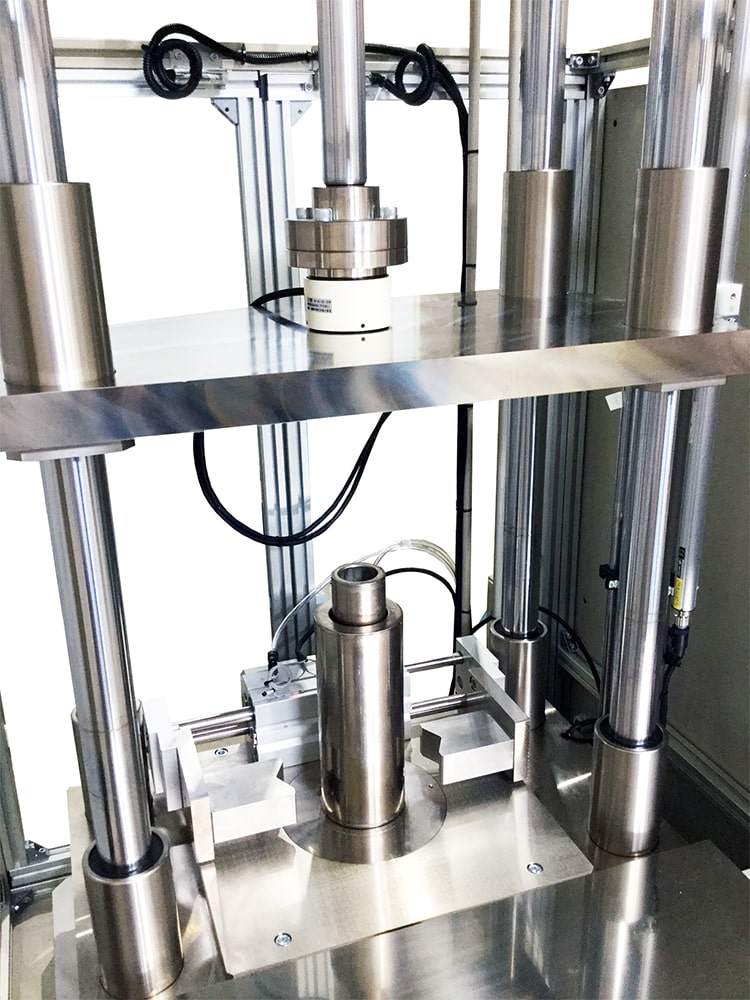

フローティングダイセット

フローティングダイセット

フローティング荷重の設定によりダイをWith Drawalさせ、上下両軸成形を実現します。
粉末の充填深さも任意に調整できます。

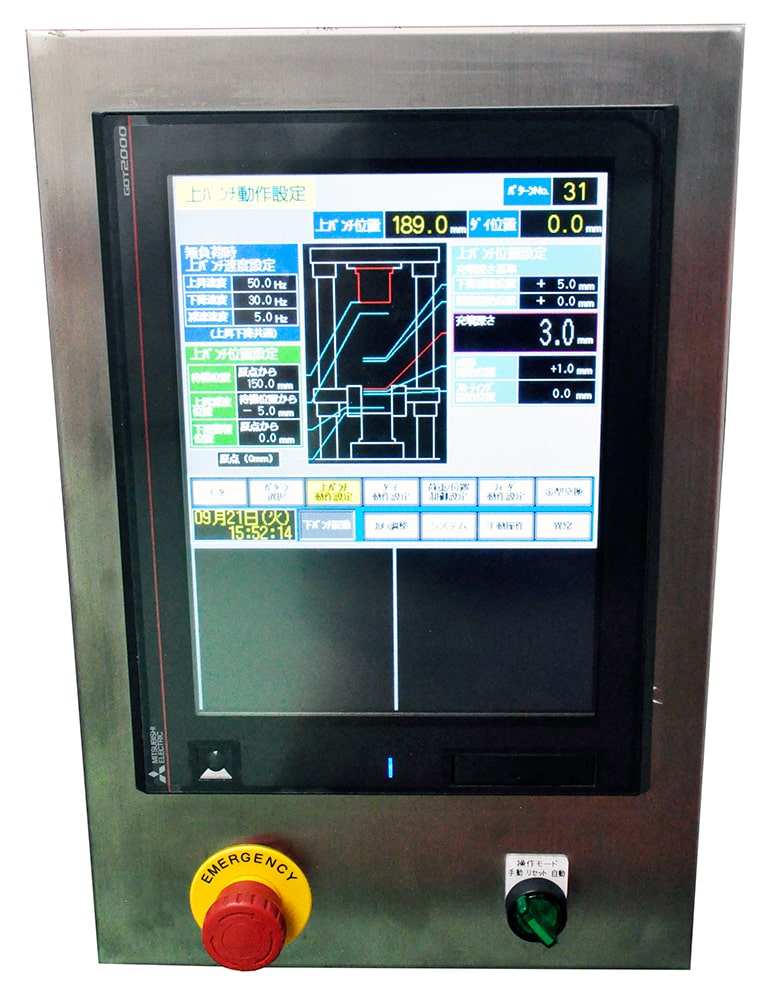

カラータッチパネル

カラータッチパネル

カラータッチパネルでより使いやすくなりました。

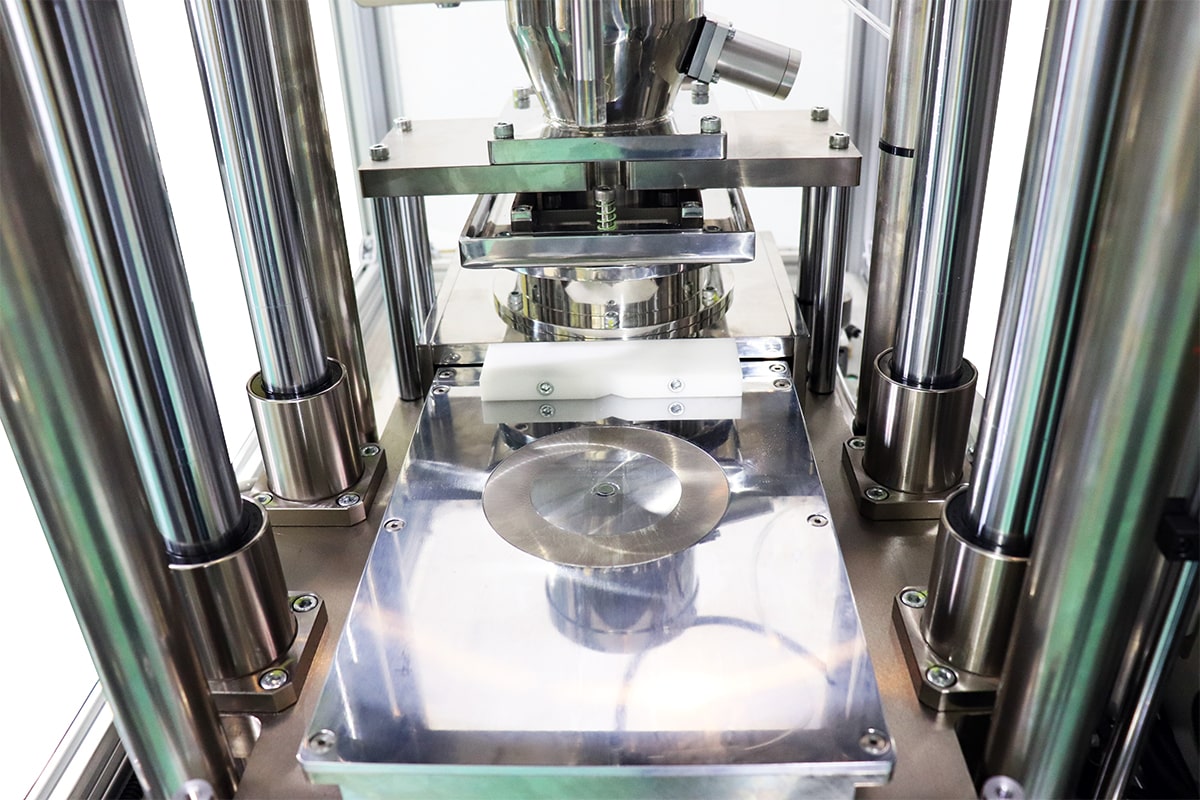

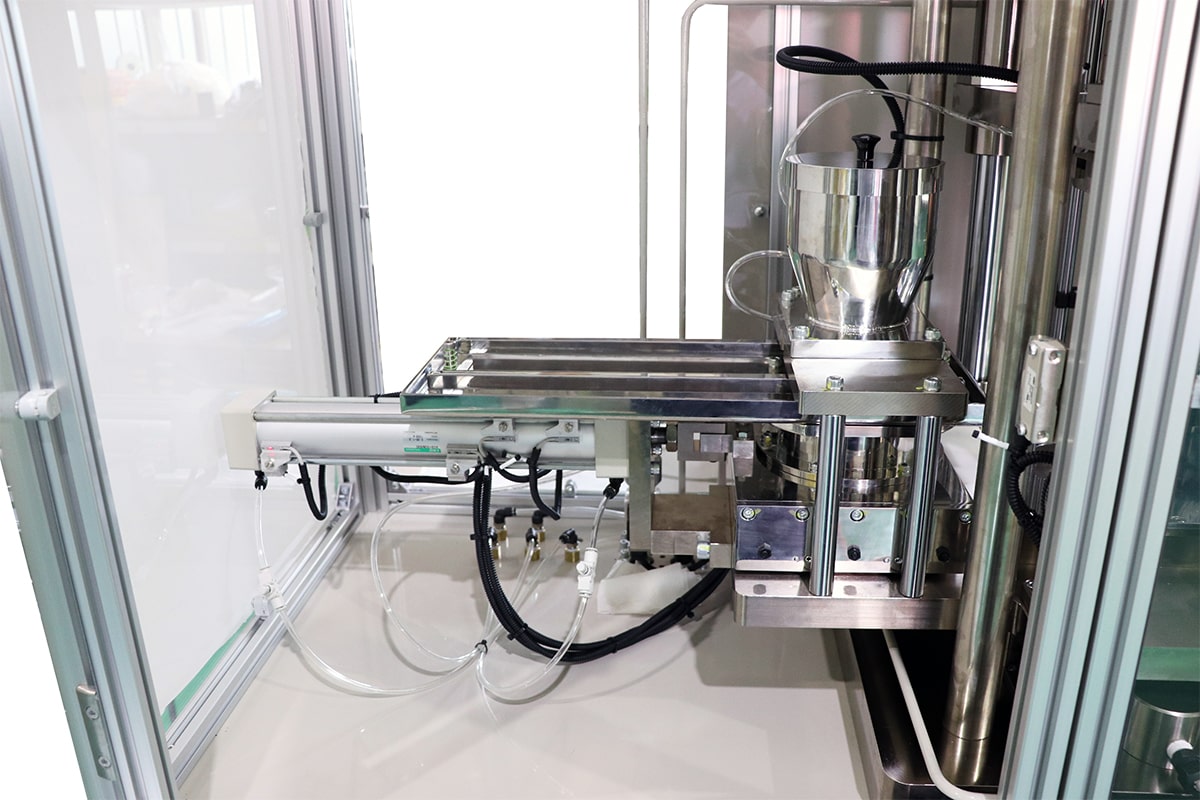

自動給粉装置

自動給粉装置

粉末をすり切り方式により、自動的にダイへ供給します。



イメージ

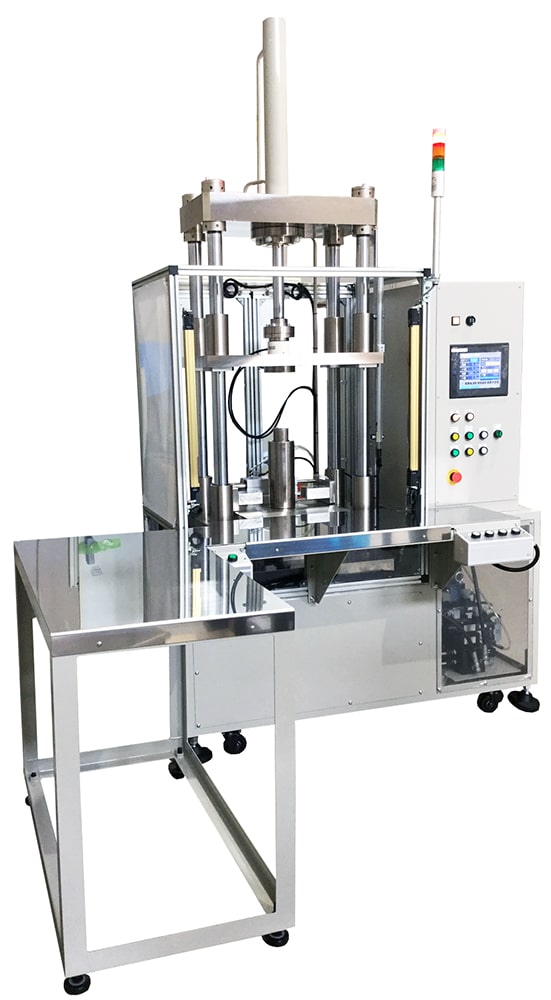

1サイクル自動100kNウェーブプレス

1サイクル自動100kNウェーブプレス

(鏡面仕様)

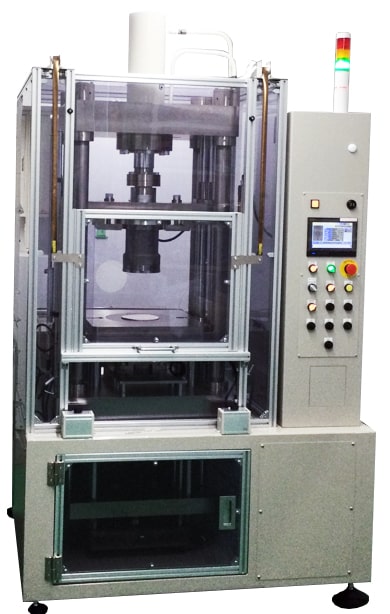

1サイクル自動200kNウェーブプレス

1サイクル自動200kNウェーブプレス

(金型センタリング装置機能付属仕様)

金型センタリング装置

金型センタリング装置

ダイセット構造以外の金型を成形部へセンタリング

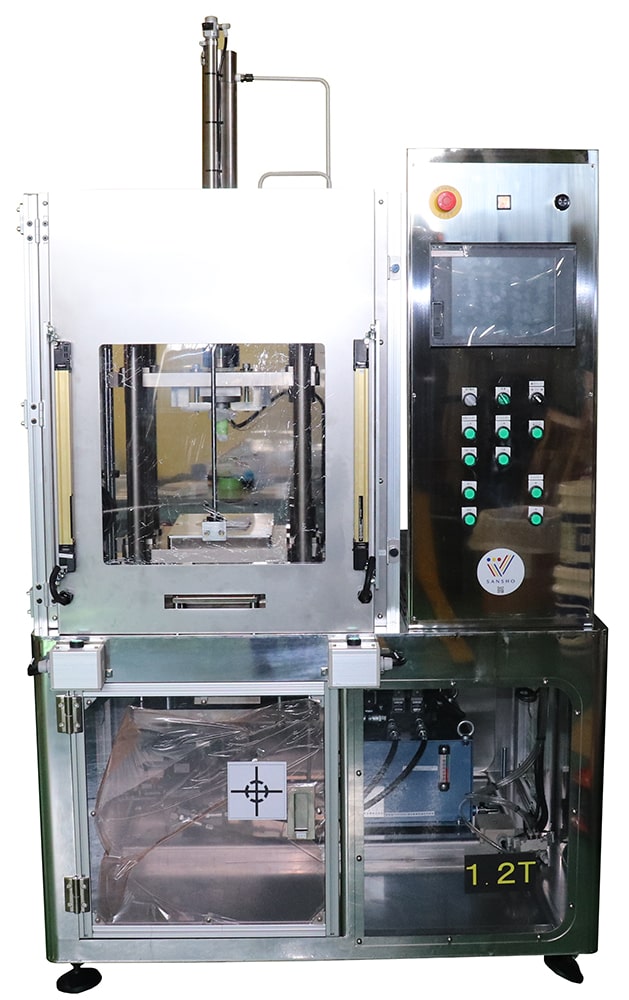

1サイクル自動500kNウェーブプレス

1サイクル自動500kNウェーブプレス

(正面縦スライドLS付属シャッター扉仕様)

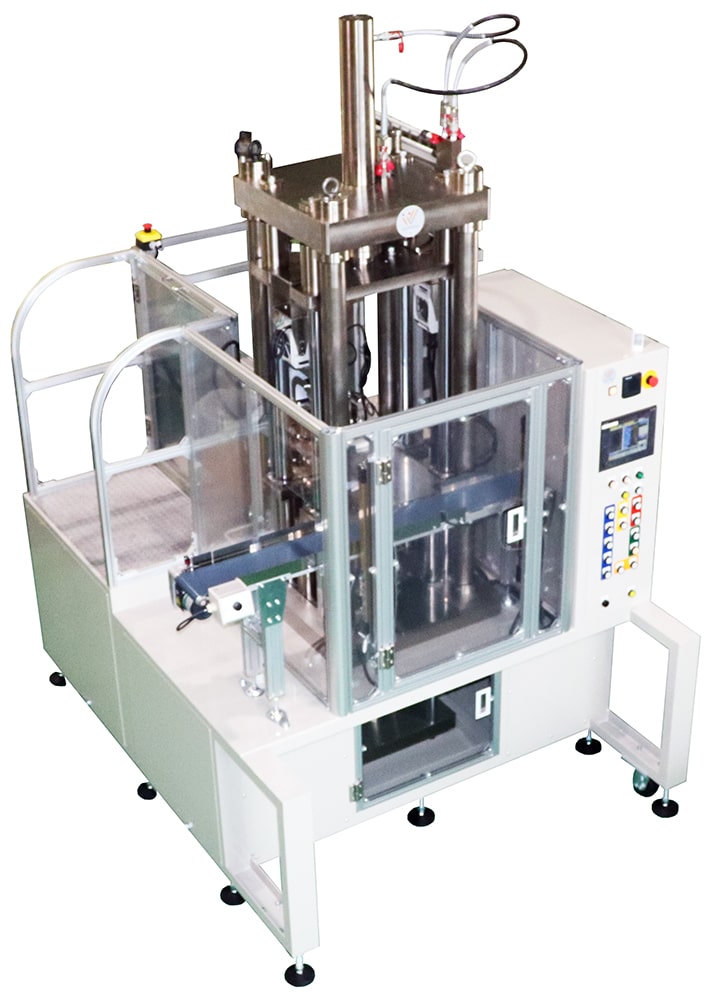

全自動300kNウェーブプレス

全自動300kNウェーブプレス

(連続積層自動充填&ベルトコンベア移送装置付属仕様)







可変減圧システム



  • 成形品の損傷防止のため、減圧速度を自由に調整

挟み込み脱型



  • 成形品の割れ・歪みを緩和

両軸成形機構



  • フローティングダイセット 方式
  • ニュートンプレス方式

高性能高圧油圧
システム



  • 機器のコンパクト化及び静寂な環境を提供

インバーター制御による成形速度
可変

荷重値管理、位置管理下においても成形可能

設定荷重値に対する自動復元システム

ロードセルによる精密荷重管理
