Warm
Isostatic
Press

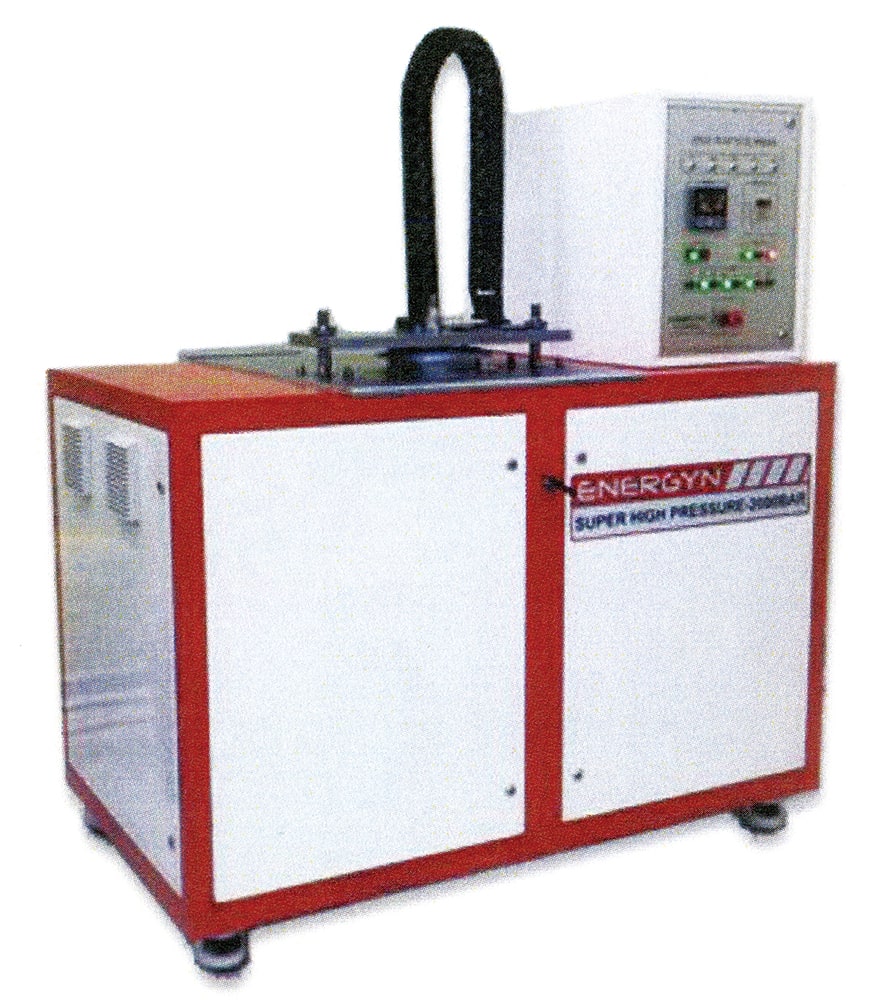

全自動WIP

積層セラミック電子部品等の製造が可能!

WIP:温水ラミネーターでは、積層セラミック電子部品等の製造が可能!
ヒータープレスでは難しい凹凸(キャビティ)のある積層部品には最適であり、密度ムラ減・均熱性が良い・温度が高い・加工が早いのも魅力。

ERILシリーズ
ENERGYN Rapid Isostatic Laminator
  • 特殊熱交換器利用による、急速温度制御機構を付属!
  • 昇降温速度20[℃/min]の実現!
    1サイクルを加速!
  • 従来のWIP より高い、水:MAX250[℃]に対応!
  • 加圧及び昇降温は、1サイクル自動!
  • 角型容器の製作可
    →チップ系部品の並列投入が可能!



全自動WIP

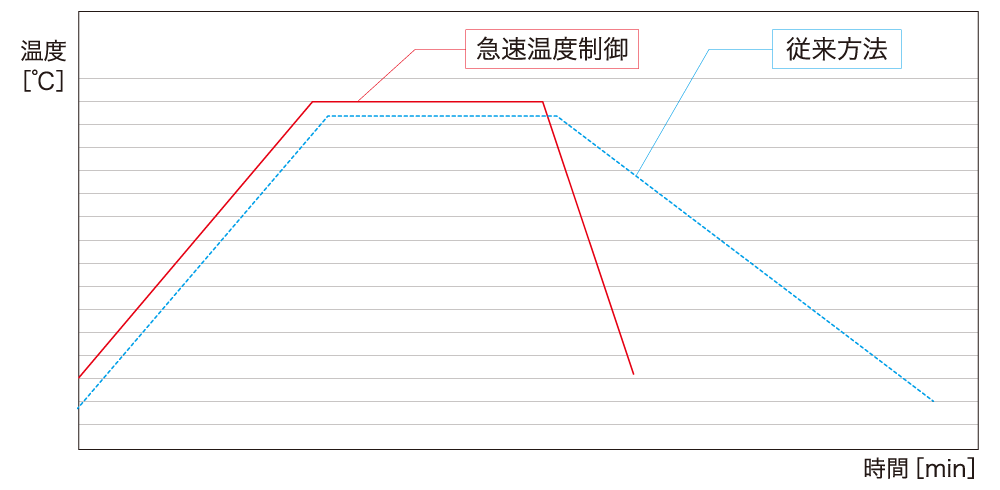

従来機とERILの比較



従来機とERILの比較

仕様表



型式 容器径
[mm]
有効深さ
[mm]
圧力
[MPa]
最高温度
[℃]
昇温速度
[℃/min]
ERIL-120/360 Φ120 360L 200/300 標準150
MAX250
約20
ERIL-150/200 Φ150 600L
ERIL-200/600 Φ200 900L





各種CIP用ゴム型設計及び粉末充填装置設計



角柱・円柱・中空形状・球のゴム型製作実績多数!
ゴム型への粉末充填方法までご相談ください!
お客様の使用する粉末・ゴム型に合った振動充填装置を設計製作させて頂きます。

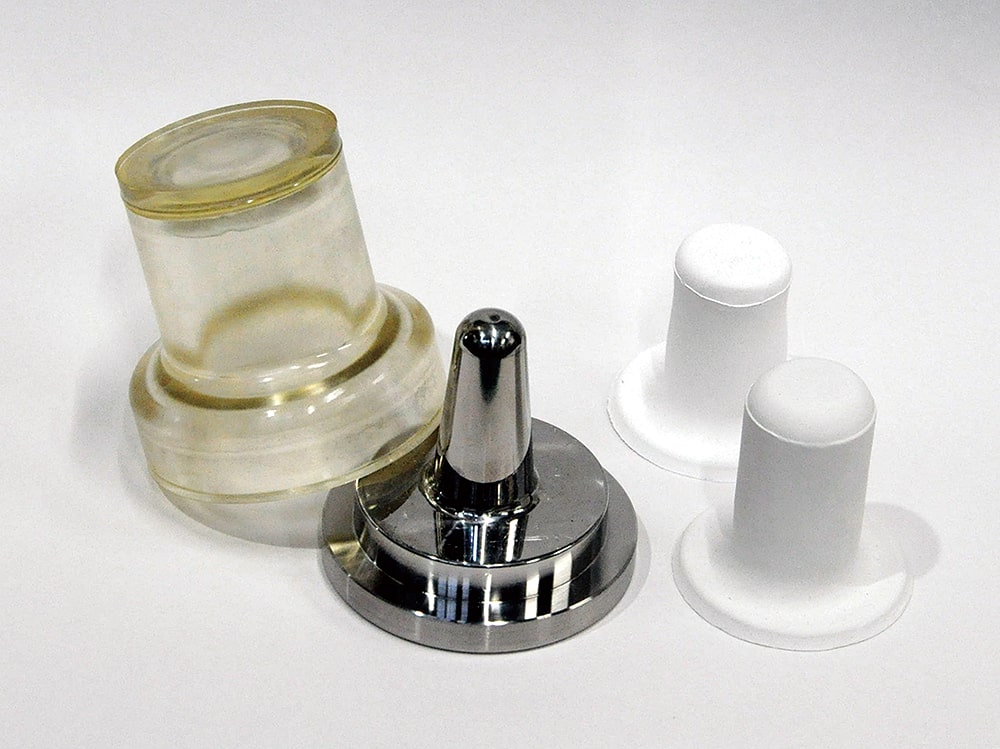

帽子型

帽子型

円柱型

円柱型

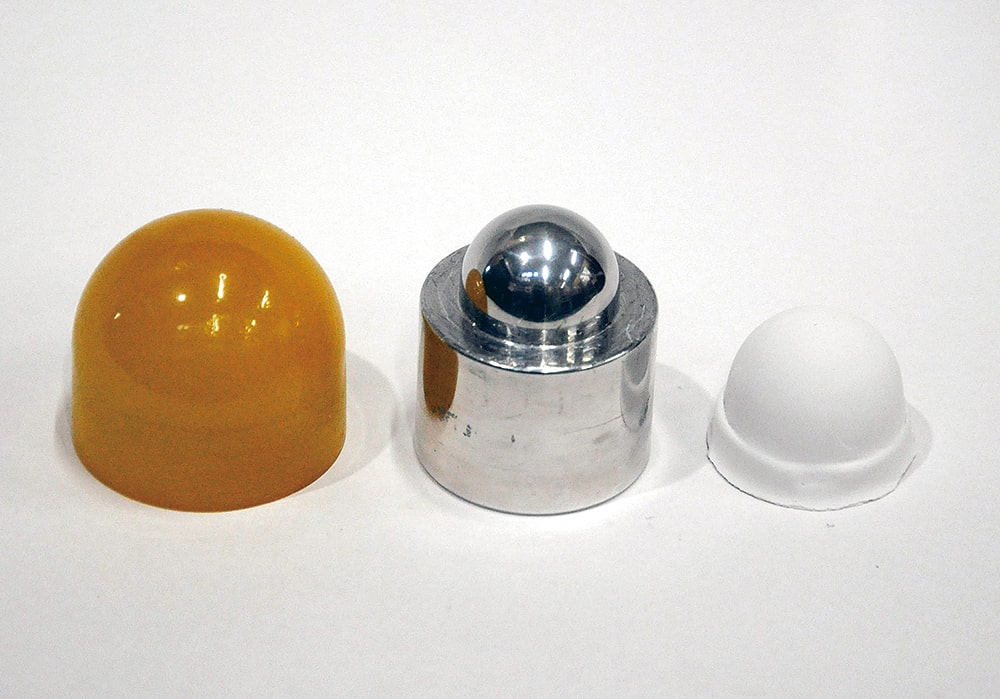

球型(小)

球型(小)

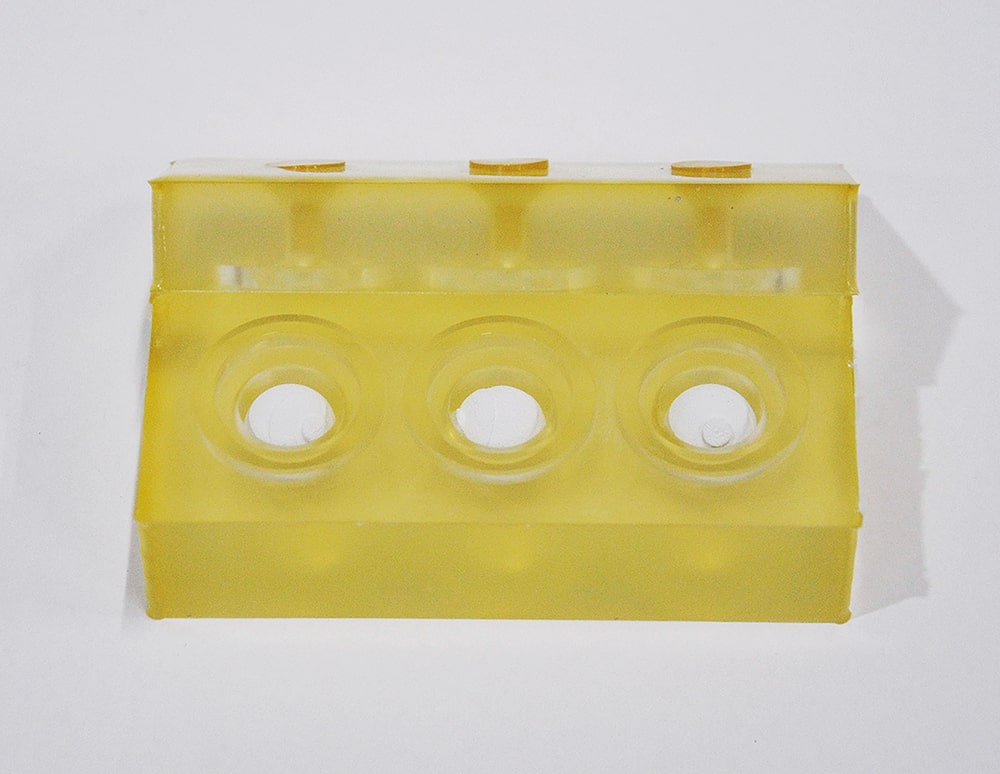

袋ナット型

袋ナット型

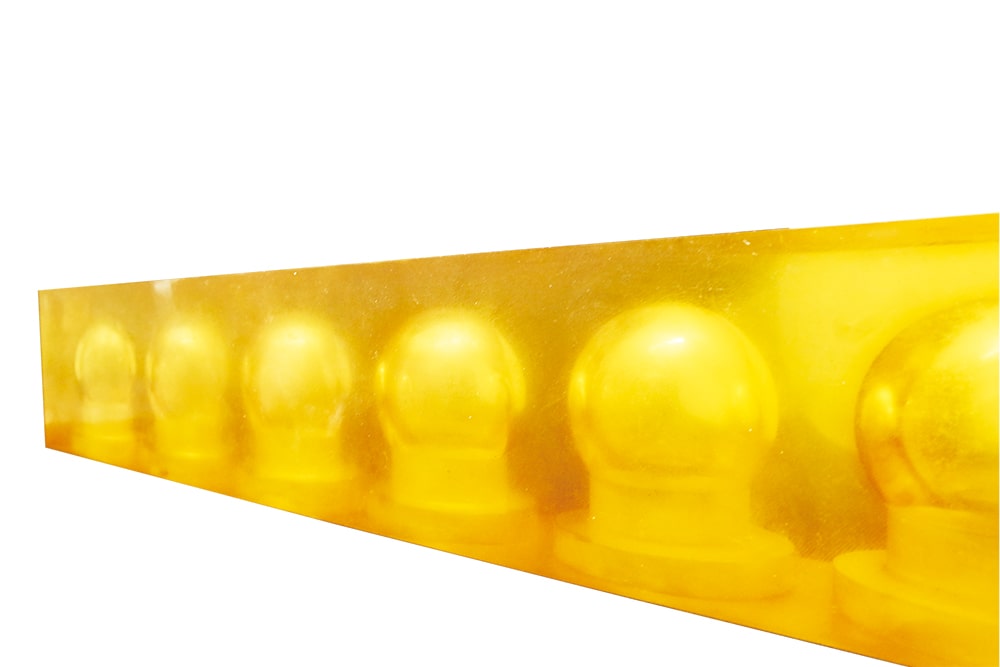

球型(大)

球型(大)



WETCIP用ウレタンゴム型の設計も可能です。
ゴム型を使用する事で、中空形状の粉末成形品が簡単に得られます。
