形状・材質
バリエーション
豊富

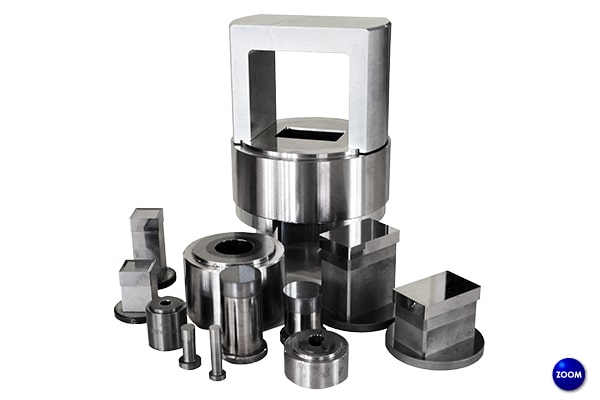

粉末成形金型

ファインセラミックス・超伝導・各種粉末成形用金型

フローティングスペーサーの使用で上下両軸形成が容易、離型ムーバーの装着で簡単にダイを固定したまま脱型ができます。

粉末成形金型

特長

  選べる3タイプの材質

  • 単位面圧力200MPa(2000kgf/c㎡)標準化
  • 精密ラッピング(鏡面)仕上げ
  • 金型外寸Ф140までシリーズ化
    (Ф5~Ф50成形外寸)
  • 両軸成形を可能にするFLスペーサー付き
  • 簡単脱型ムーバー付き





上・下両軸成形を実現
  • 単位面圧力200MPa
    (2000kgf/c㎡)標準化



上・下両軸成形を実現
  • 低価格仕様!試作用型としてファイン
    セラミックス以外におすすめ
上・下両軸成形を実現
  • 単位面圧力200MPa
    (2000kgf/c㎡)標準化



上・下両軸成形を実現
  • 低価格仕様!試作用型としてファイン
    セラミックス以外におすすめ







金型の見積もりに必要な情報について



  • 丸形ダイスの例:直径Φ×充填深さ[mm]
  • 角柱ダイスの例:辺×辺×充填深さ[mm](長方形も可)

その他、接粉部材質をご指定ください!
使用予定のプレスが分かれば、使いやすくなる様に設計可能です。
基本的には、超硬製をオススメしていますが、その他SKD材やSUS材でもご相談ください。





その他特注仕様にも対応!



  • リングダイスであれば、外径×内径×充填深さ[mm]を営業担当へお伝えください!
  • 異形状や割型
  • セラミックダイス
  • ダイセット組込み式、全自動成形プレス用ダイス
  • 成形面圧200[MPa]以上にも対応
  • 単結晶引き上げ用ダイス向けに六角ダイスの製作も可能(効率よくるつぼに成形品を充填可能)

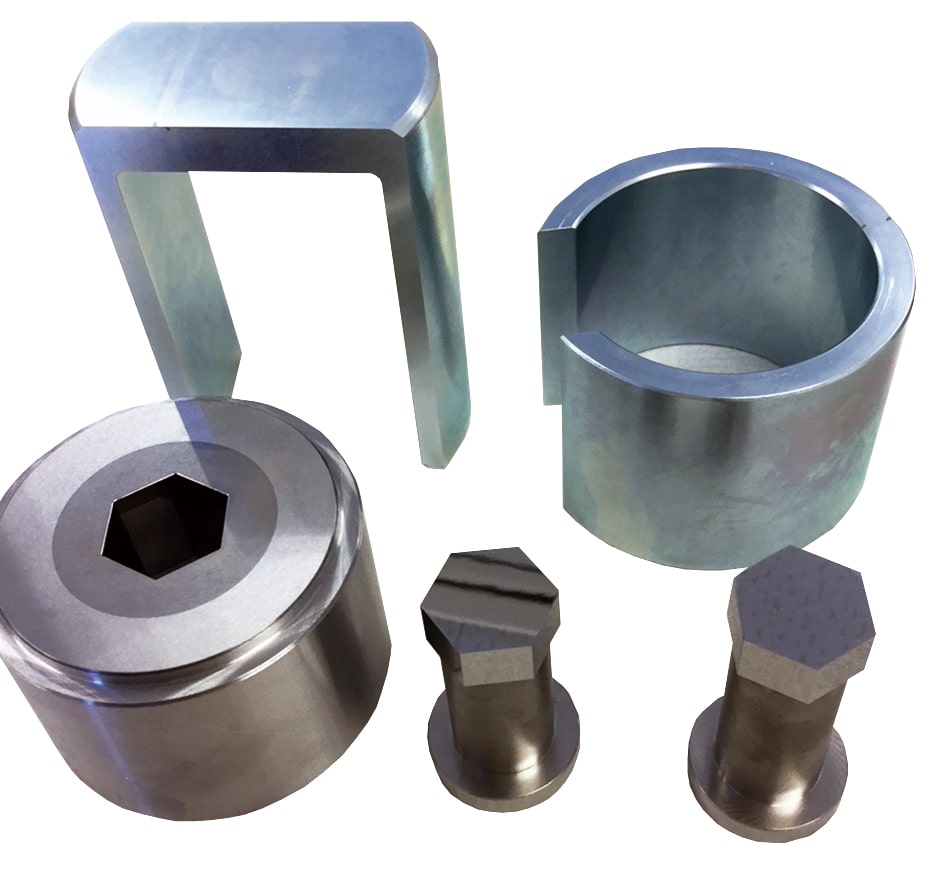

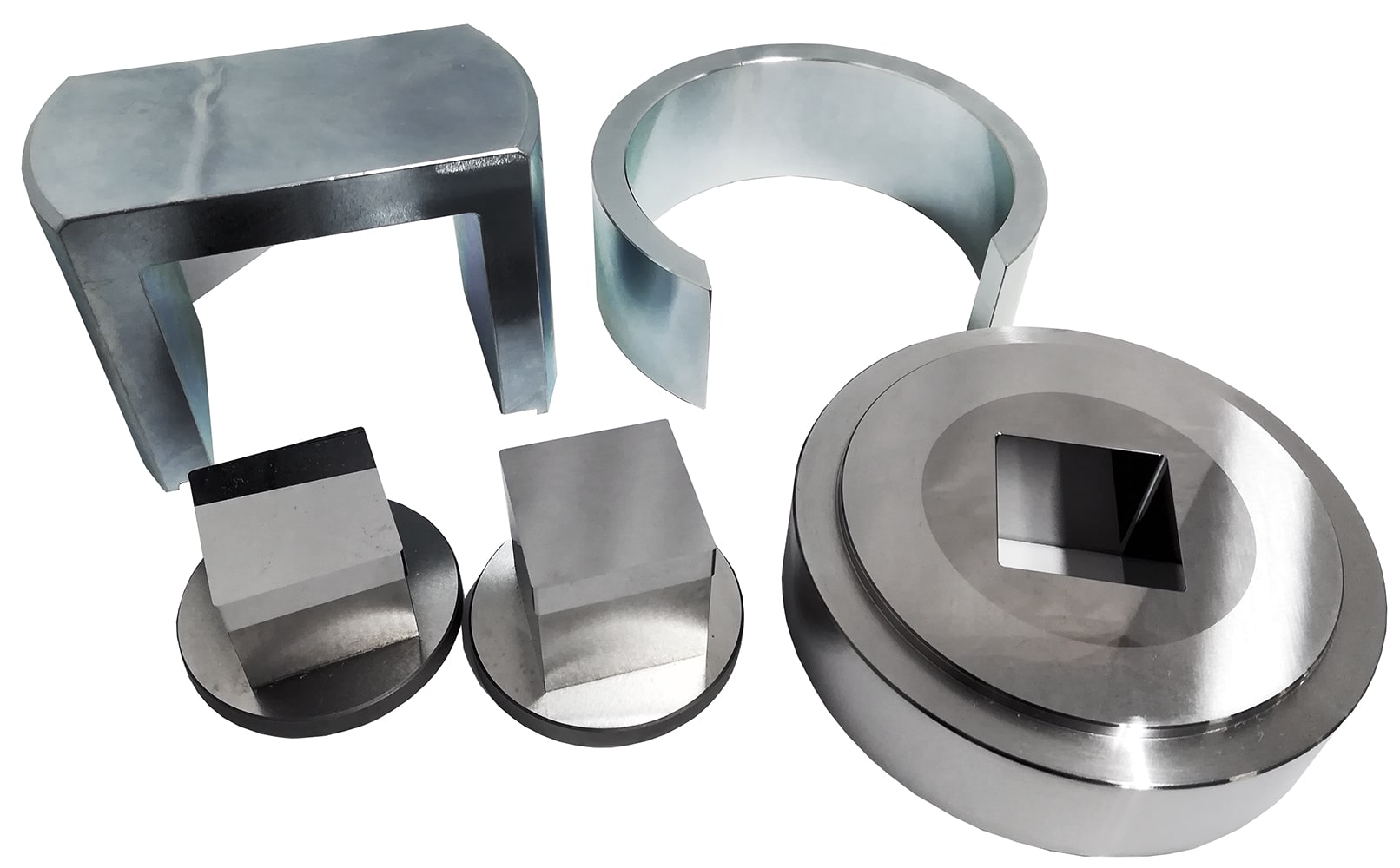

単結晶引き上げ用ダイス

単結晶引き上げ用ダイス

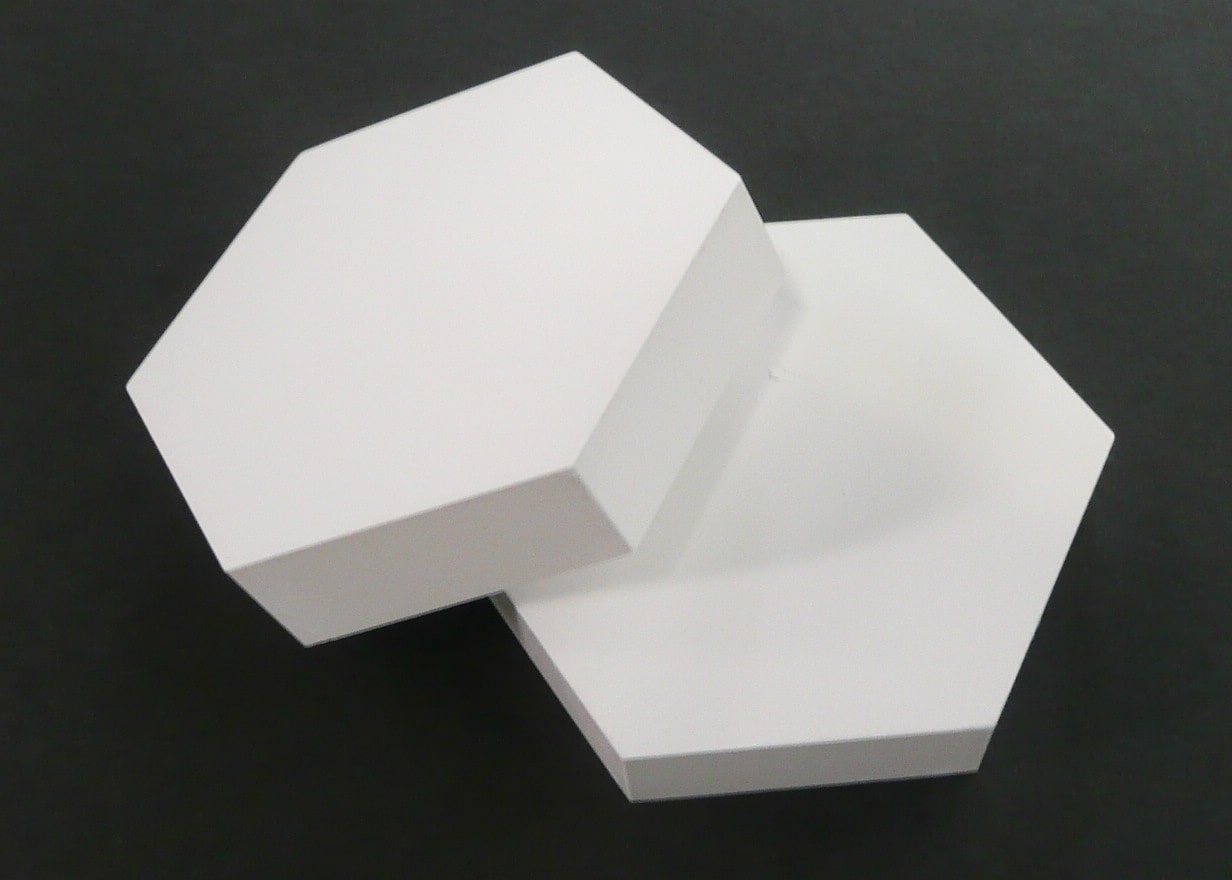

正六角形成形品

正六角形成形品

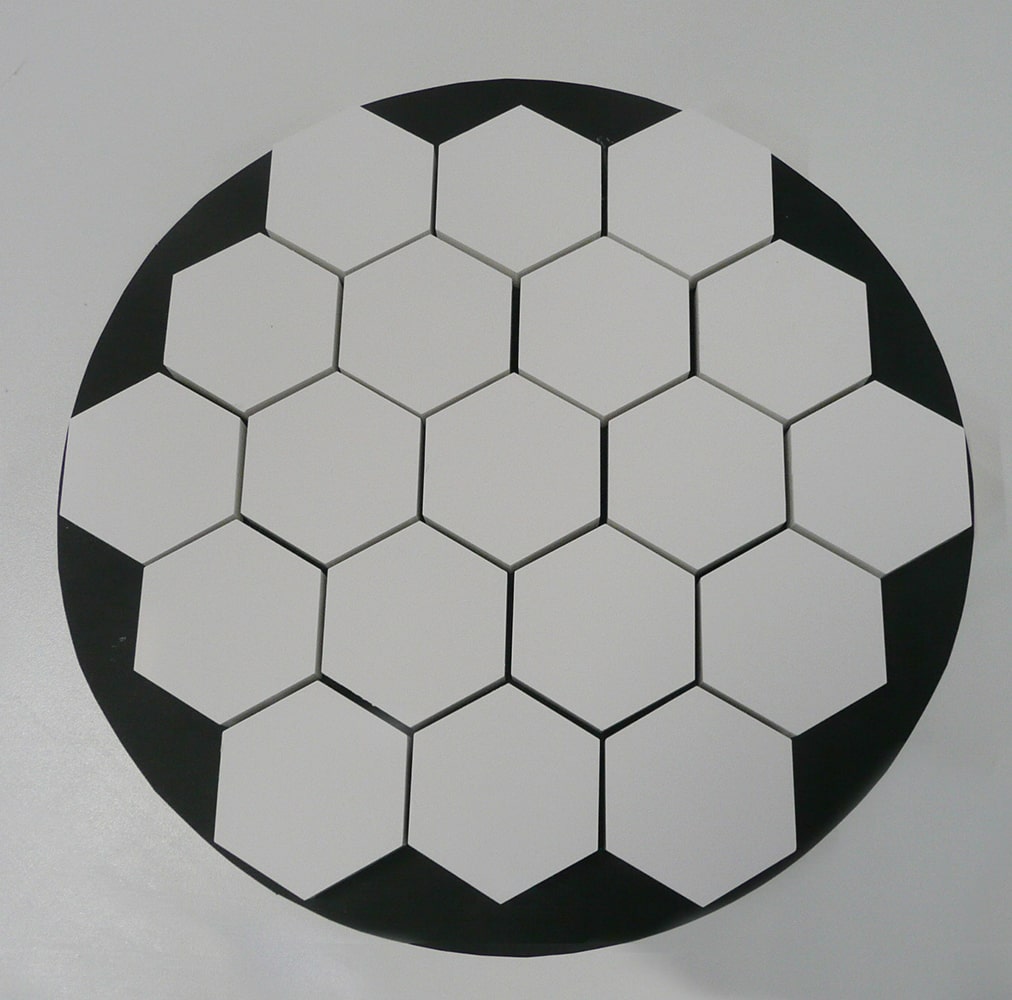

るつぼ充填イメージ

るつぼ充填イメージ





スタンダード品

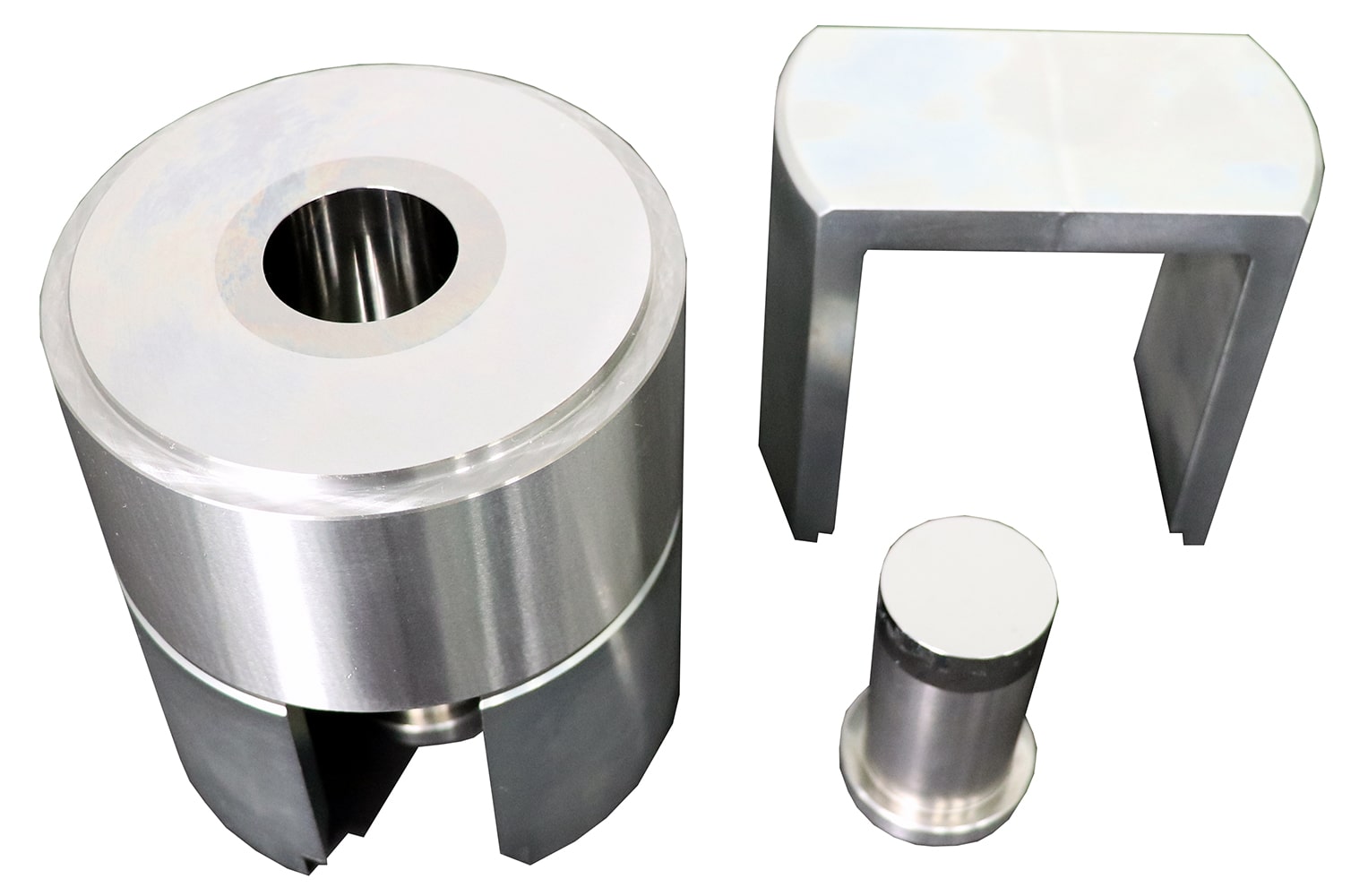

丸型ダイス

丸型ダイス

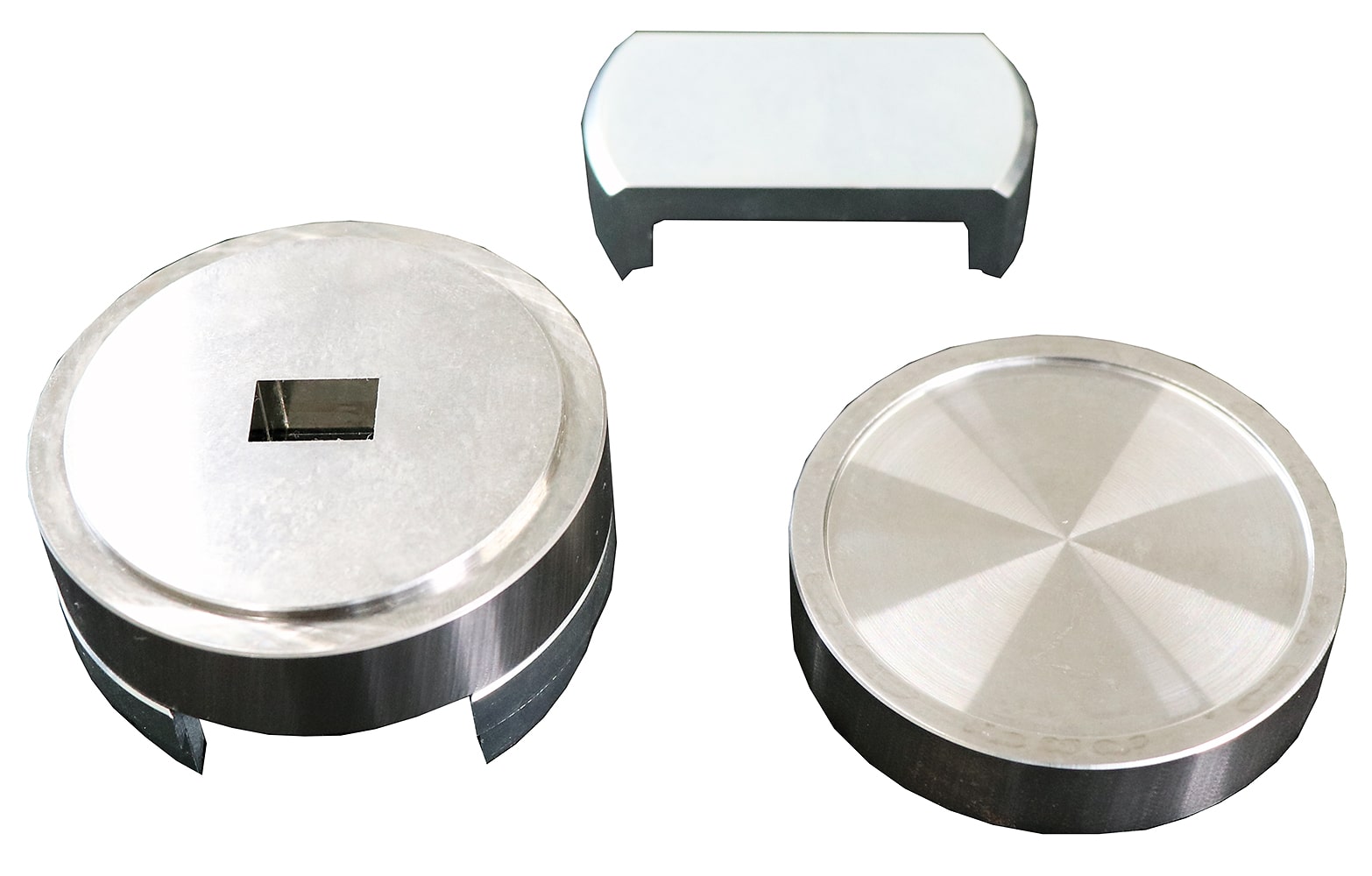

角柱ダイス

角柱ダイス

リングダイス

リングダイス







特注品

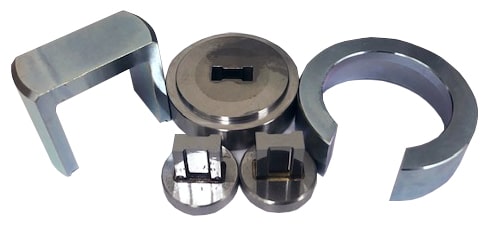

異形ダイス

異形ダイス

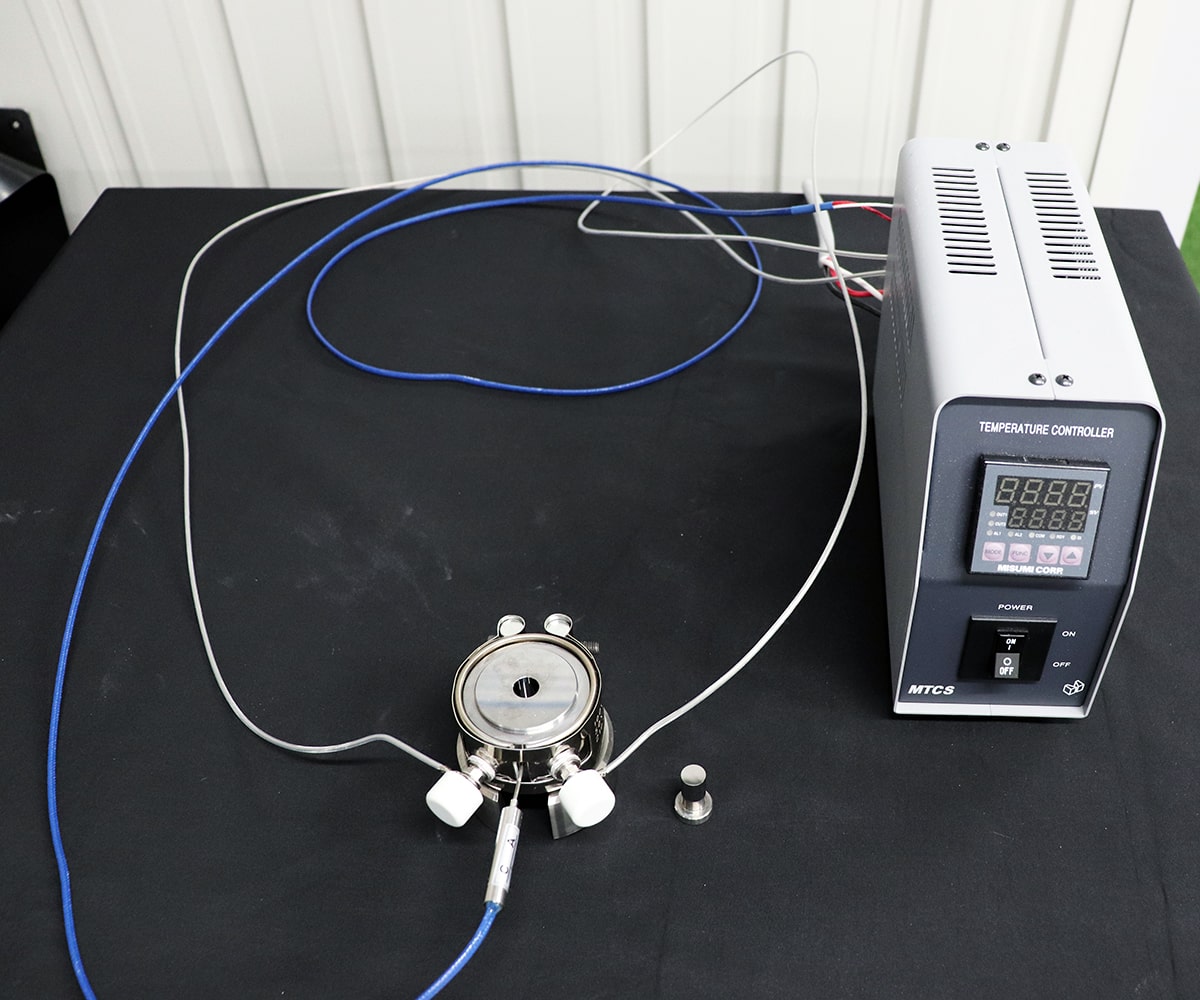

ヒーターダイス

ヒーターダイス

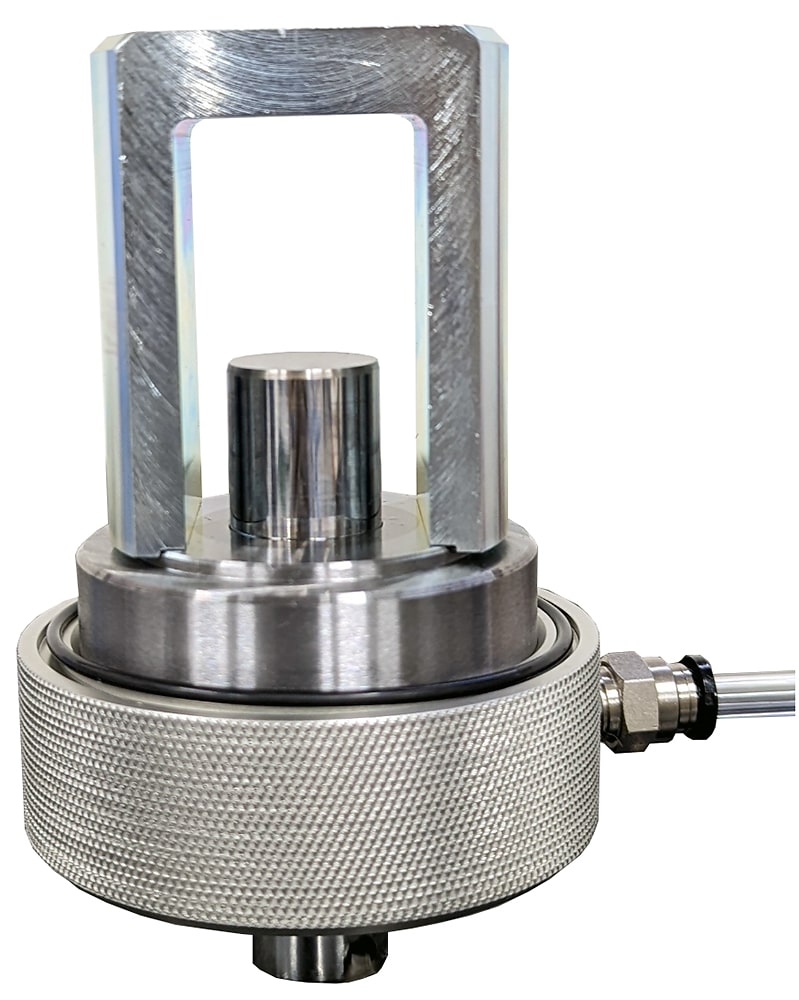

真空ダイス

真空ダイス

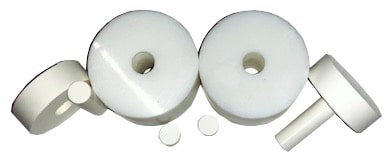

セラミックダイス(アルジル)

セラミックダイス(アルジル)

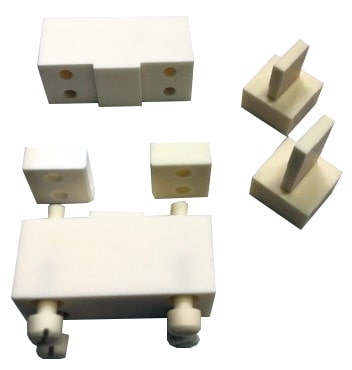

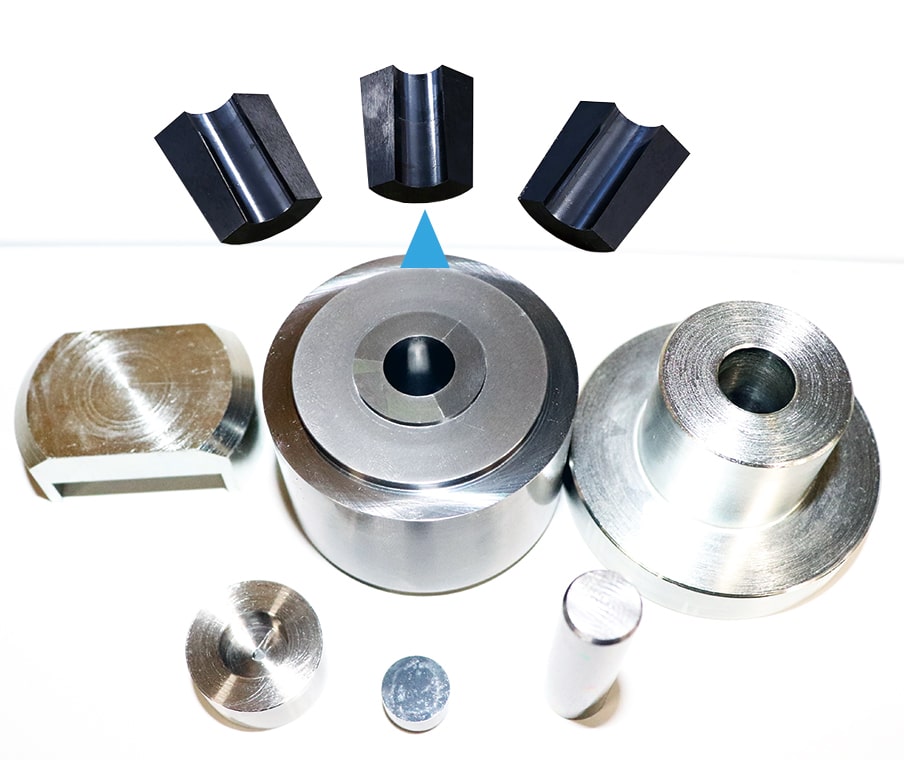

セラミックダイス(アルミナ割型)

セラミックダイス(アルミナ割型)

アンビルダイス

アンビルダイス

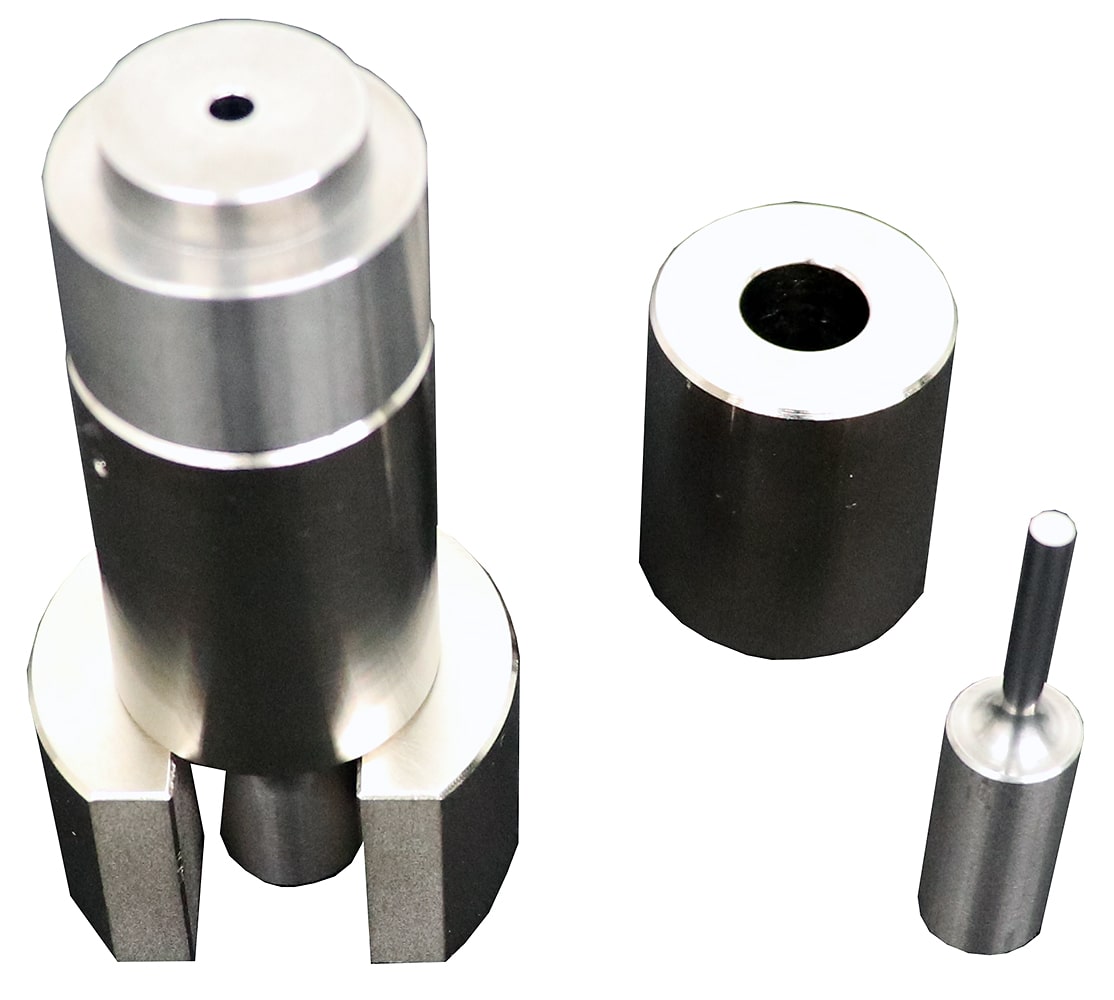

小径ガイド付ダイス

小径ガイド付ダイス

3分割ダイス

3分割ダイス
