簡単
超微粉砕

トルネードミル

驚異の超微粉砕機!!

高速回転する粉砕刃と固定刃による衝撃・剪断作用により粉砕された原料は旋回気流により分級され超微粉末のみが回収されていく構造です。(平均粒径:約10〜20μm)

Watch video -下記をクリックして動画をご覧ください。-



まるで抹茶・小麦のような
パウダーが簡単に得られる

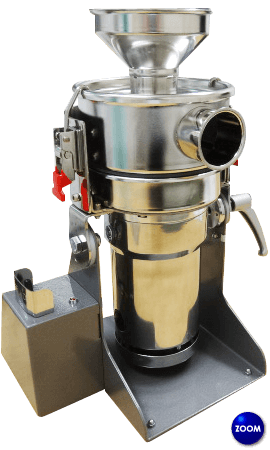

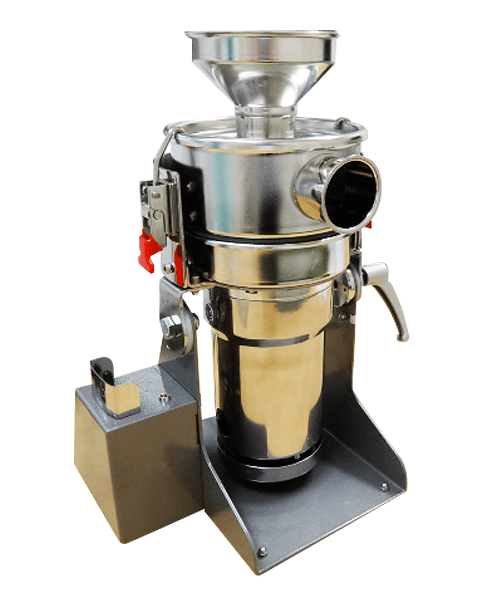

卓上型衝撃式小型粉砕機

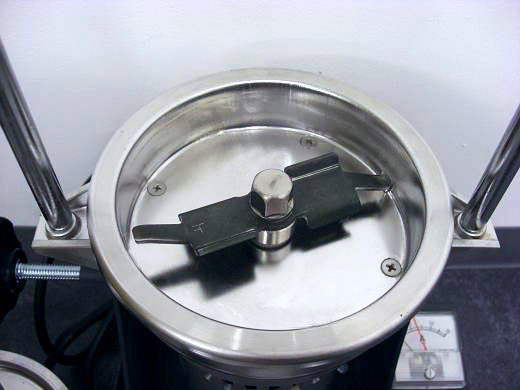

粉砕刃

粉砕刃



特徴
  • 短時間で超微粉砕品が得られる
  • スクリーンがなく、目詰まりしない
  • 分解・清掃が非常に簡単である
  • 軽量・コンパクトで持ち運びが簡単

トルネードミル

イメージ

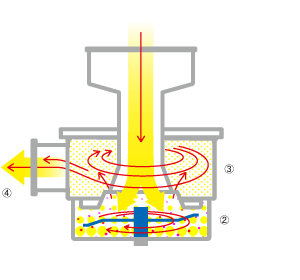

粉砕イメージ

①原料を入れる



②粉砕(羽根回転)



③粉砕された粉が上部エリアに上がる



④パウダーが旋回して排出される

お米粉砕イメージ







微粉末を連続回収できる小型粉砕機。



衝撃式小型粉砕機「トルネードミル」は画期的な構造の小型粉砕機です。高速回転の粉砕刃と底面と側面の固定バーにより粉砕された原料は、旋回気流により分級され、粉砕刃上部の回収容器に微粉末が回収される構造となっております。回収容器にエア抜き用袋を装着することで連続粉砕を可能としました。集塵機との接続でさらに効率よく連続粉砕ができます。

仕様表



形式

外形寸法
(W×L×Hmm)

消費電力

(W)

電源

重量

(kg)

TM-25 237×310×437 1500 AC100V 10







使い勝手が
向上!

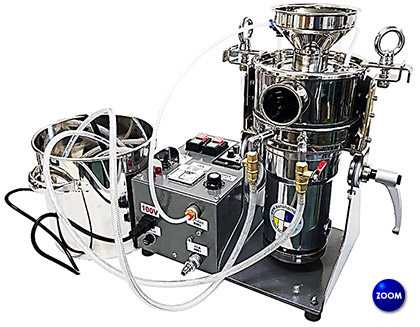

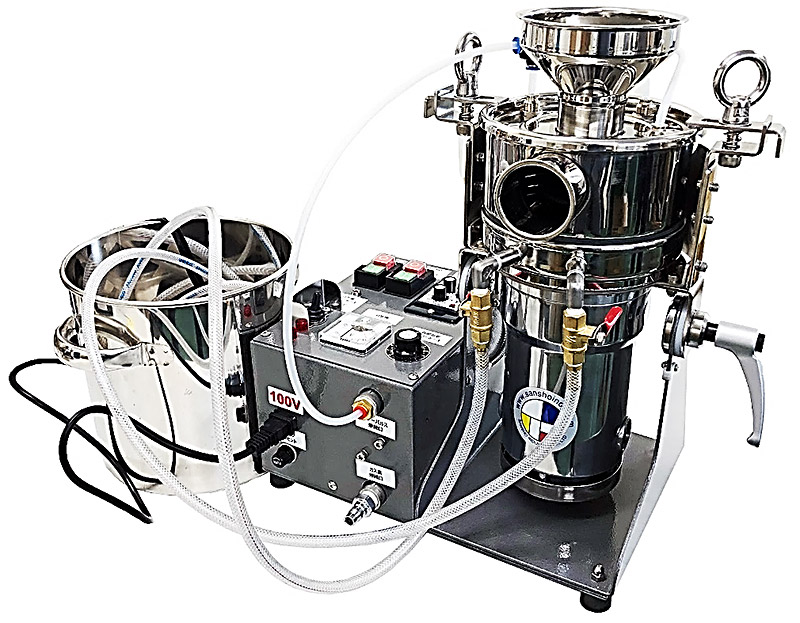

新型トルネードミル

トルネードミルの上位互換!

超微粉砕機のトルネードミルに追加機能が搭載され、使い勝手が向上!

  • 粉砕槽の発熱を抑える水冷ジャケット付きのTM-25W
    液体窒素と合わせ、低融点原料の粉砕が可能となります!
  • 上段部にエアーを送り込み、原料の排出を誘起するTM-25AP
    従来の数分に1回滞留していた原料を取らずに済み、連続運転が楽になります!
    エアー吹き出しタイミングは、調整可能!
  • 全てを兼ね備えたTM-25APW
    水冷とエアーパルスにより、発熱と原料滞留を抑え、従来に比べて連続運転可能時間が増えました!

新型トルネードミル

仕様表



必要 必要 必要
形式 寸法
(W×D×Hmm)
回転数
(rpm)
重量
(kg)
電源
(V)
冷却水 エアー
TM-25 320×250×435

25000

1~4 単相100




TM-25W
TM-25AP 42×330×460 400~25000 18.3
TM-25APW

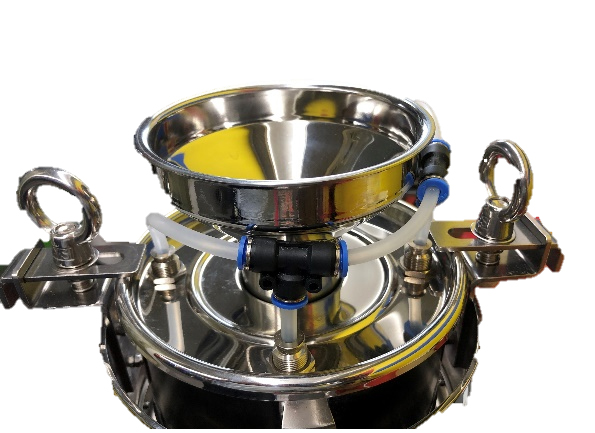

エアーを上部から送風

エアーを上部から送風

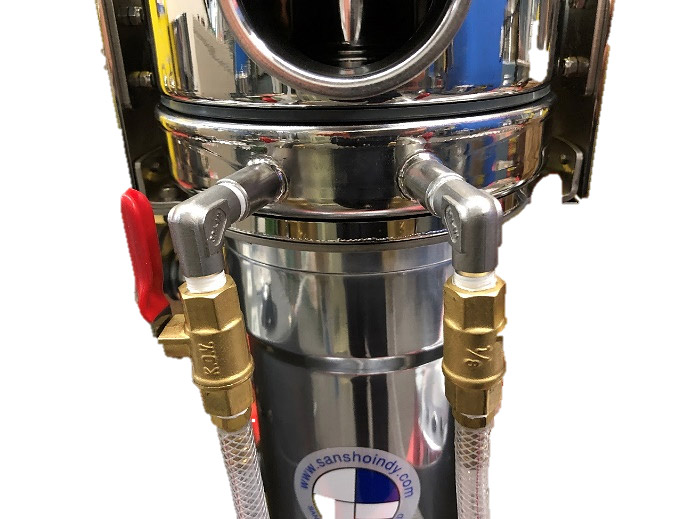

冷却水を循環!

冷却水を循環!

制御盤

制御盤
