粉末成形金型

超小型
卓上型

ツイストプレス

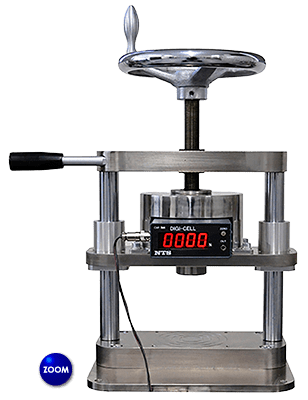

超小型卓上型ネジ式プレス機（エヌピーエーシステム株式会社製）

超小型ながら5,000N(500kgf)の締め付け100gf単位の荷重制御も可能、また、ロードセル内蔵で100gf単位の精密な荷重制御が可能。

手動ネジだから楽々廻すだけで最大5,000N
（500kgf）の締め付け100gf単位の荷重制御も可能に

用途
  • シート加熱積層、樹脂加熱成形に！
  • 熱電素子等を締め付け、その性能評価に！
  • グローブBOX内での成形用に！
  • 強度試験・破壊試験に！
  • 低荷重成形・薄物成形に！
特長
  • ネジを廻すだけだから動力が
    いらない。

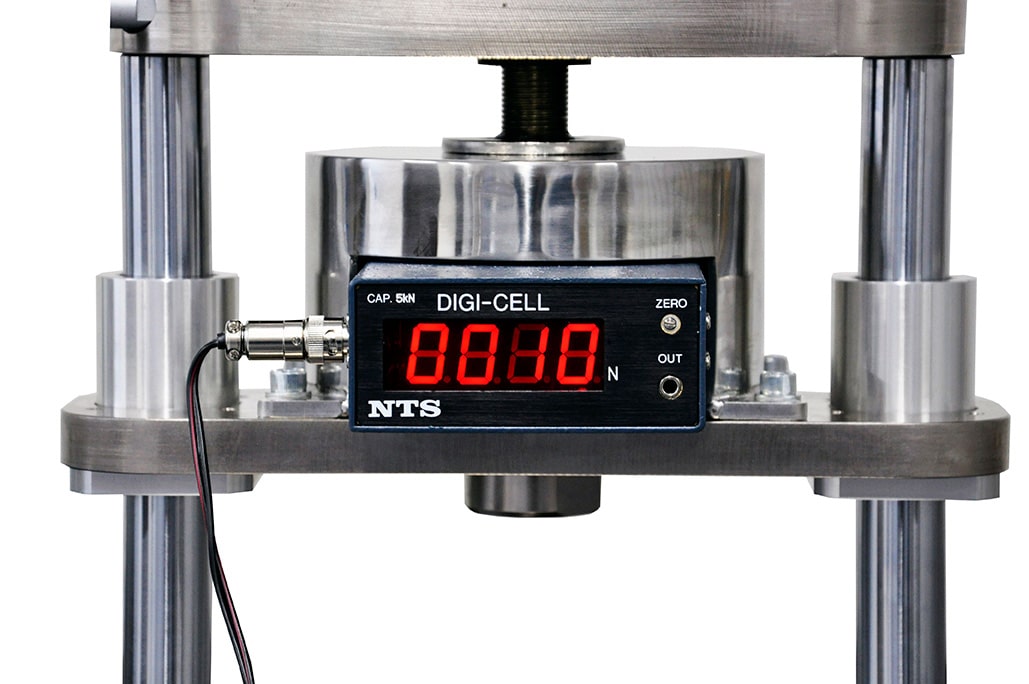

  • ロードセルを内蔵したこ
    とで100gf単位の精密な
    荷重管理を可能にしました。
  • 油圧式と違いネジ式だから
    圧力保持も良好です。

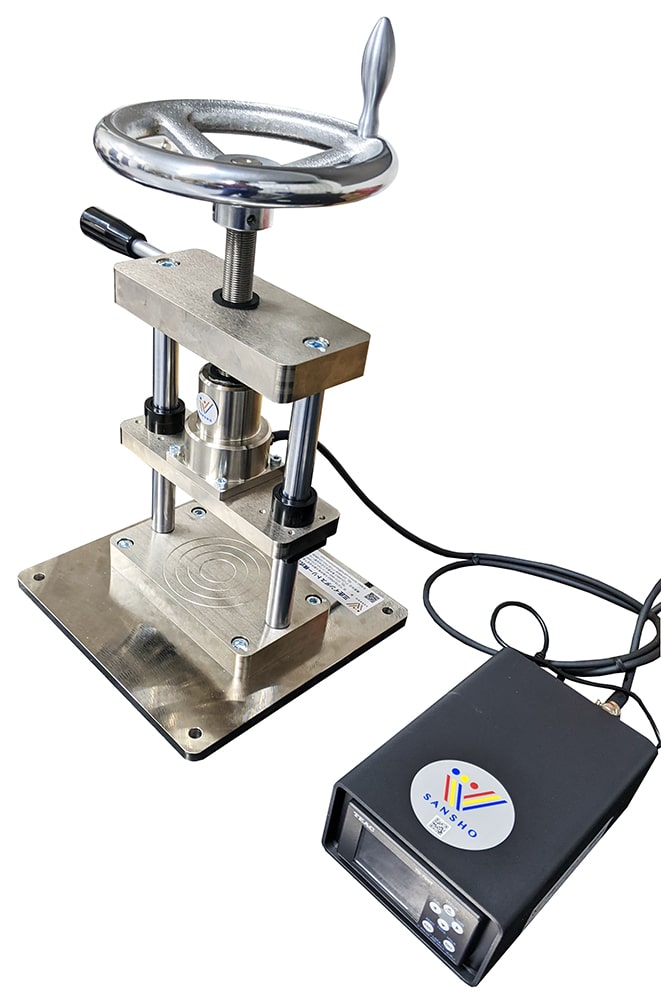

ツイストプレス

商品画像

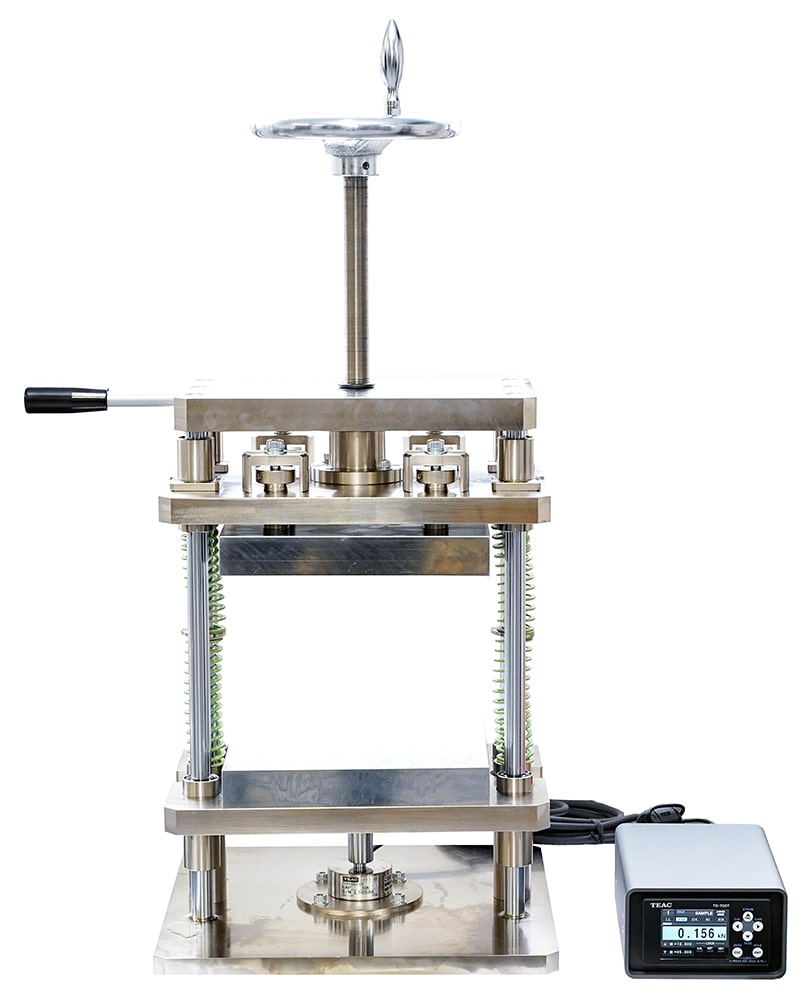

10kNねじ式プレス

10kNねじ式プレス

仕様表



能力(ｋN)

間 口 (mm) X

オープンハイト (mm) Y

ストローク (mm) Z

 重量(kg)
5 130 100 75 15.6













設置場所
を選ばない

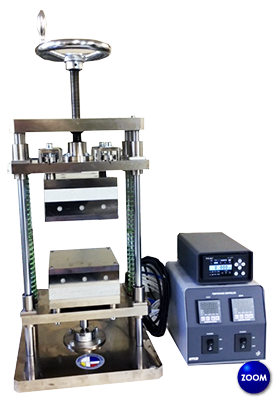

ネジ式ヒータープレス

研究開発に最適

用途
  • 燃料電池MEA製作、ガラス、フイルム基板貼付け
  • グリーンシートのラミネーション
  • エンプラの熱硬化成形
  • 基板への部品張合わせ
  • 熱転写成形などの試作

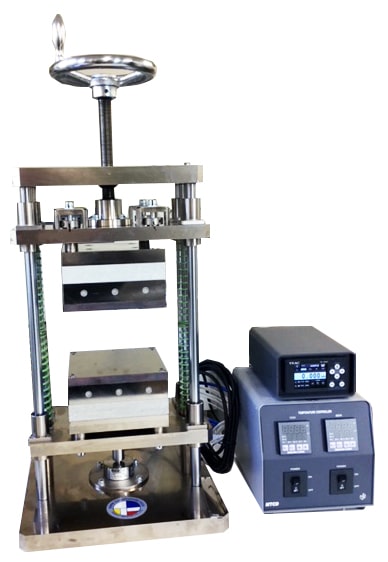

ネジ式ヒータープレス

特注仕様



50mm角

用途
  • 4柱式フレームを採用。及び精密研磨加工
  • 上下熱盤・平行度調整機構付き



加熱加工仕様



  • 能力：5,000N
  • 熱板：50〜150mm角

  • 許容温度：常温～ 200℃
  • ヒーター仕様：AC100V 300〜800W×2（上／下）
