高温度
高真空
高圧力

高真空ホットプレス

金属・セラミックス・カーボン等の中空連続形状(棒・管)に特化

高真空ホットプレス:

EHP は、加圧焼結や拡散接合の出来るBOX 型ホットプレス!

加圧焼結:

冷間プレスでは得られない高密度焼結品の製作が可能・難焼結材含有の粉末成形にも適します!

拡散接合:

高温・高真空下で材料を加圧して原子拡散を誘起させて、異材接合を行う加工方法。1台で加熱・真空引き・加圧等で多目的使用が出来る便利な万能機!

特長
BOX型ホットプレス
  • プレスフレームとチャンバーが一体となり、小型・静音仕様!
    シリンダ等が機械の外に飛び出ないスマート設計を採用!

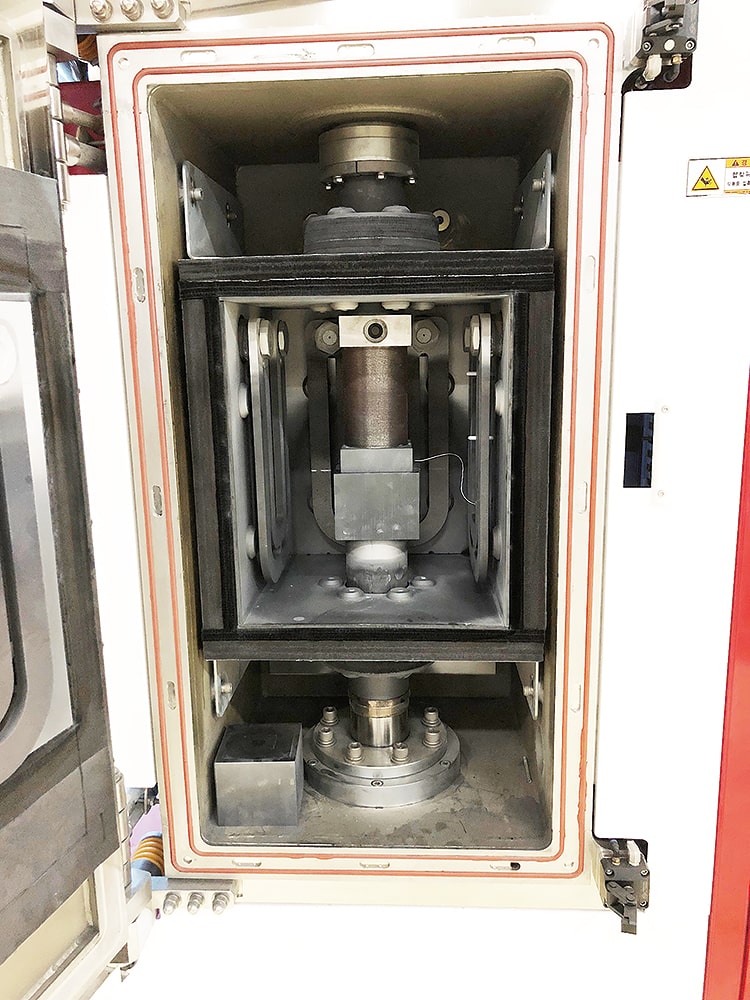

板状発熱体搭載4面加熱&4面冷却構造
  • 板状グラファイト発熱体による4 面加熱!(高温対応)
  • 機械寿命を延ばす冷却構造にも注力!(面だけでなくパンチも冷却)



機構図付タッチパネル搭載
  • タッチパネルにて真空度・温度・圧力を20段階のプロセス設定で自動化可能!



2重真空シール構造
  • 高真空対応を可能とする為に、2重シール構造を採用!
  • 炉内真空と扉側真空引き構造で、徹底的な真空度保持!

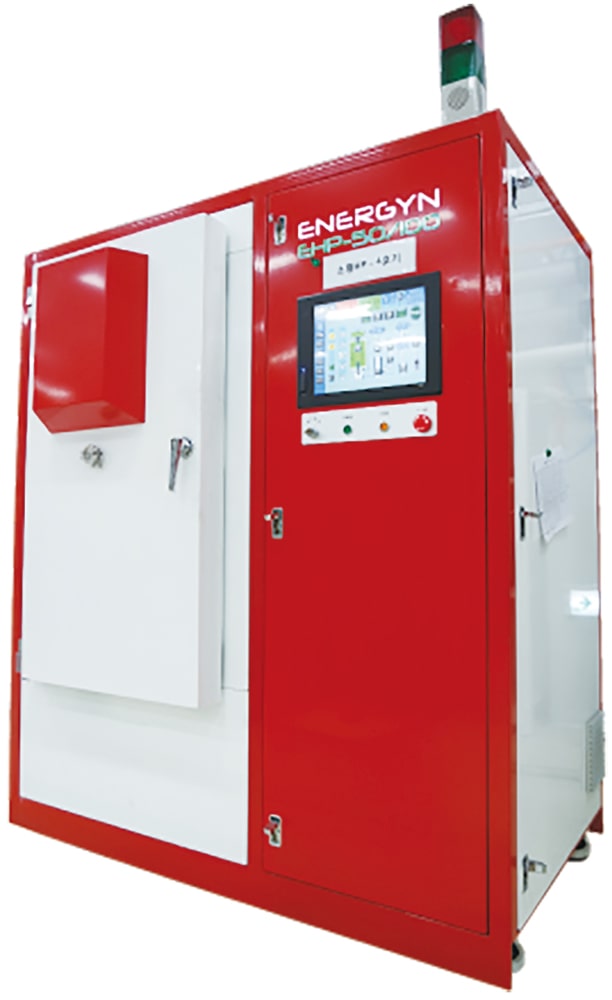

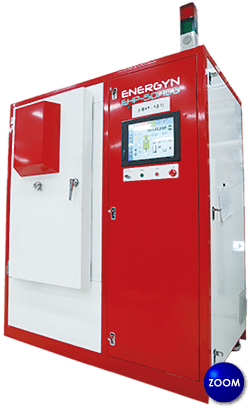

高真空ホットプレス

イメージ



板状グラファイト発熱体

板状グラファイト発熱体

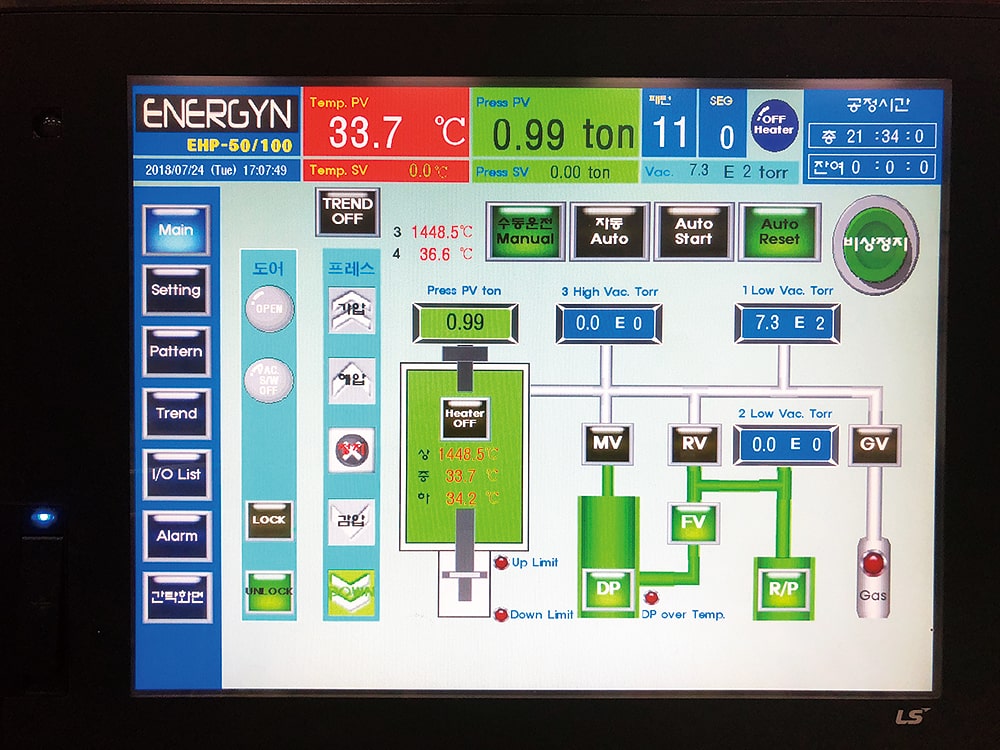

機構図付タッチパネル

機構図付タッチパネル

二重真空シール構造

二重真空シール構造

仕様表



型式 温度
[℃]
プレス能力
[kN]
パンチ径
[mm]
オープンハイト
[mm]
真空度
(torr)
雰囲気
基本仕様 1300 100 Φ100 300 10-2 真空
オプション仕様 Max2500 Max500 MaxΦ200 Max500 10-3~10-6 不活性ガス

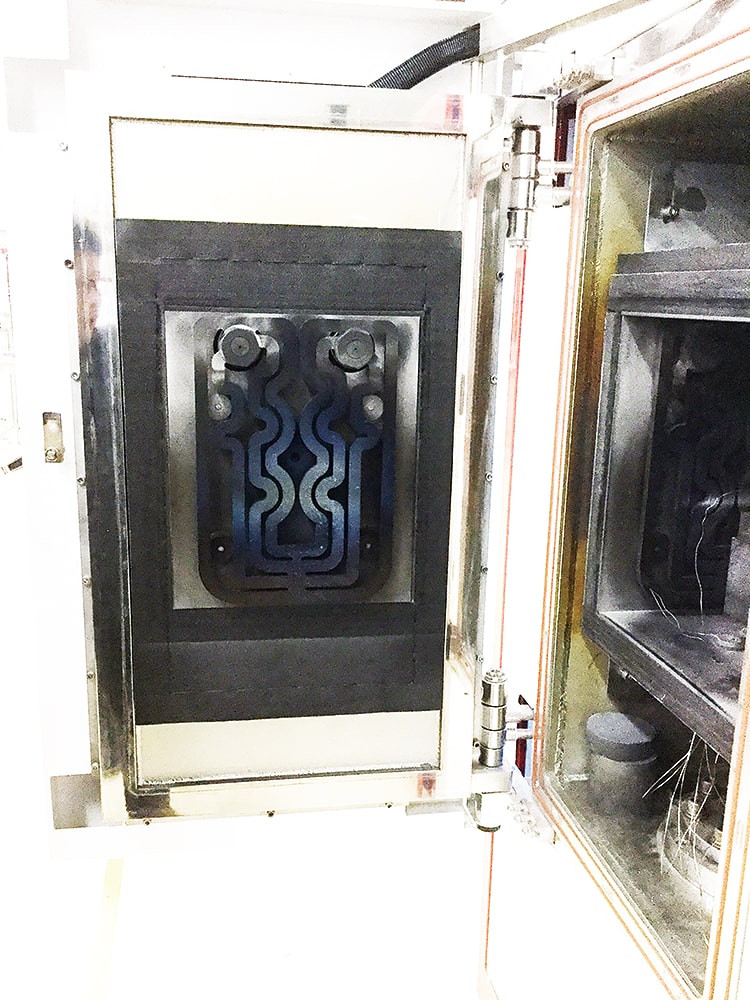

拡散接合サンプル

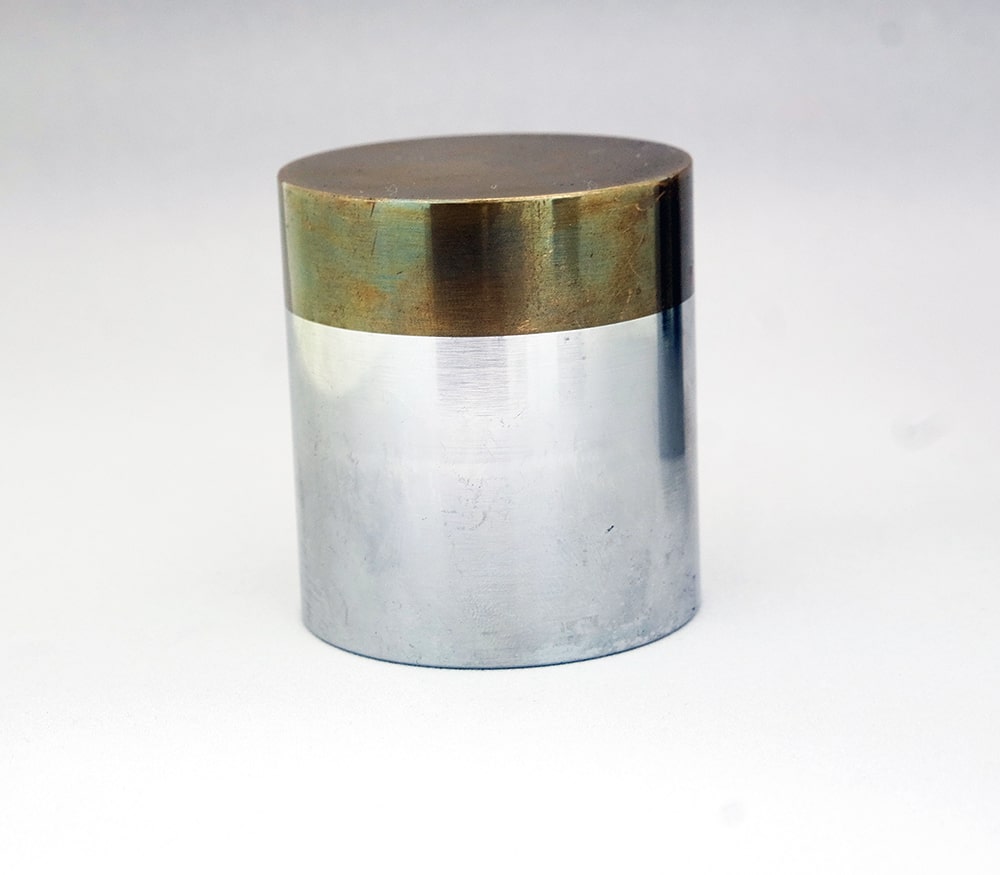

金属×金属(真鍮×鉄)

金属×金属(真鍮×鉄)

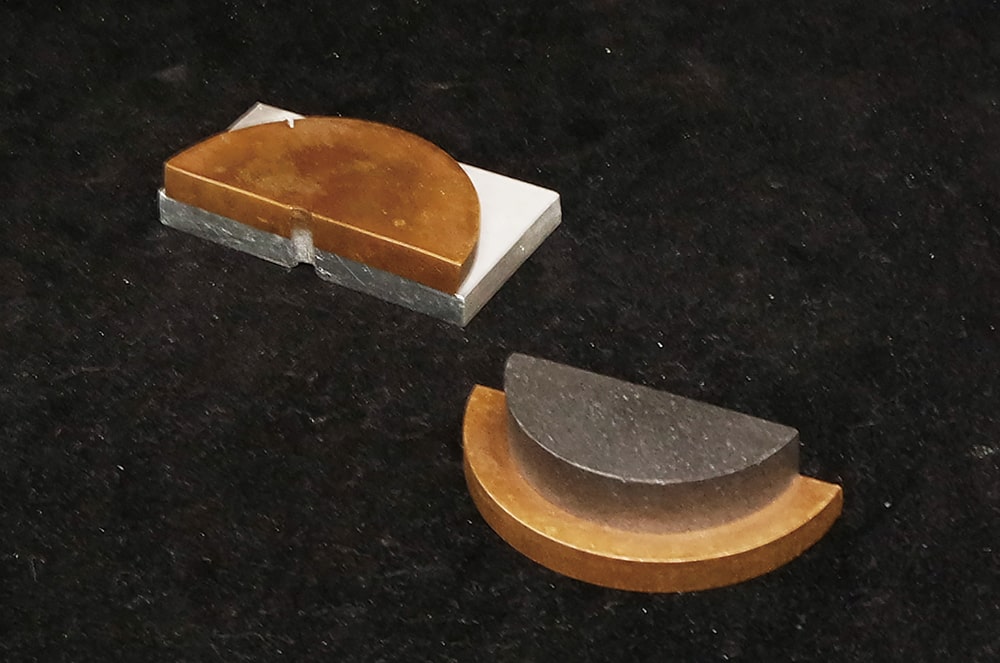

セラミックス×金属(グラファイト×銅)

セラミックス×金属(グラファイト×銅)

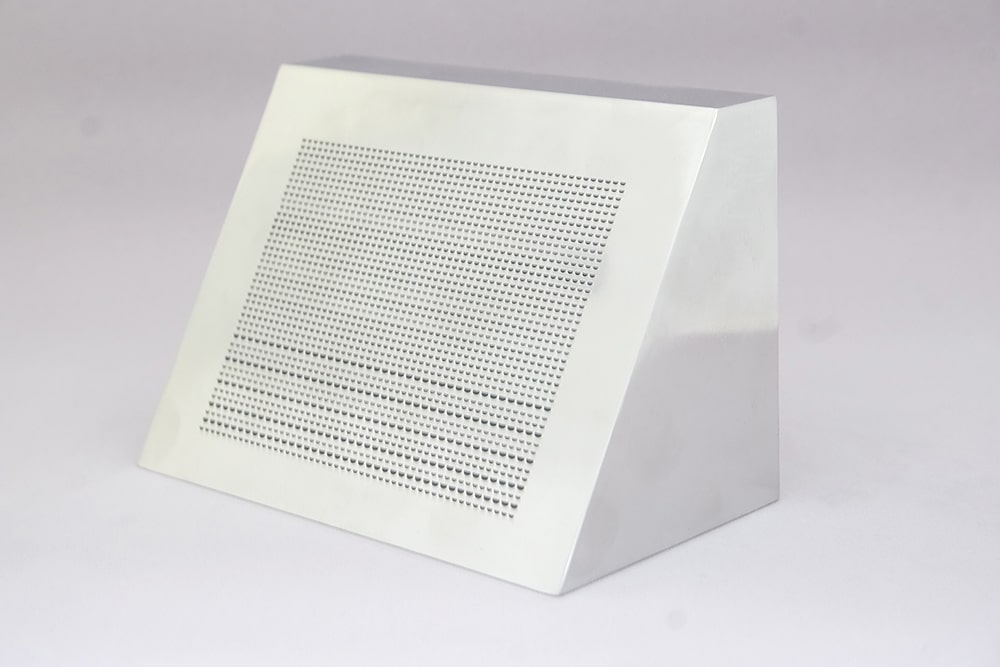

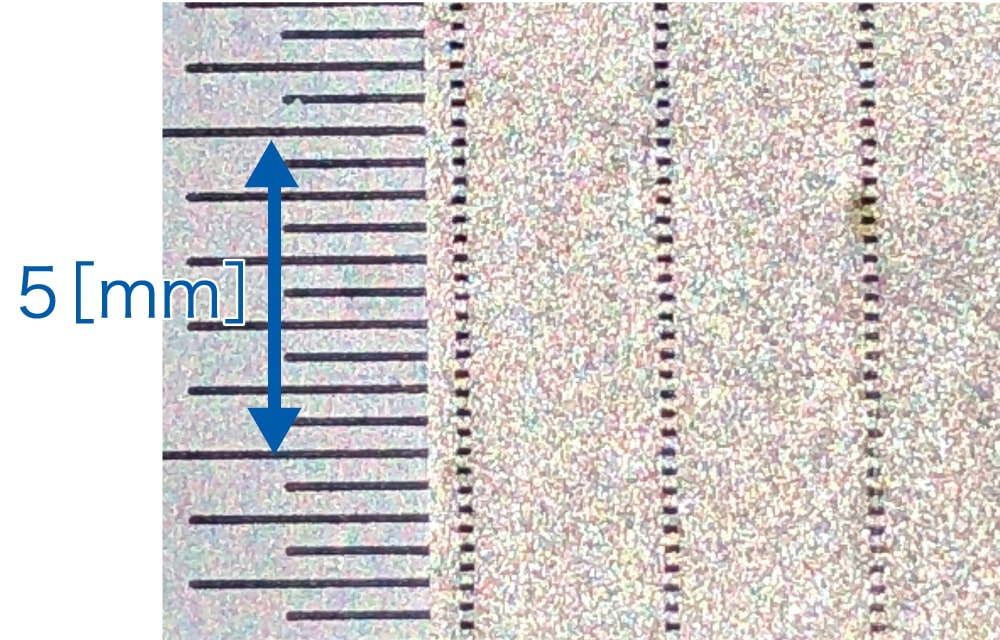

PCHE製品

PCHE製品

PCHE製品

PCHE製品

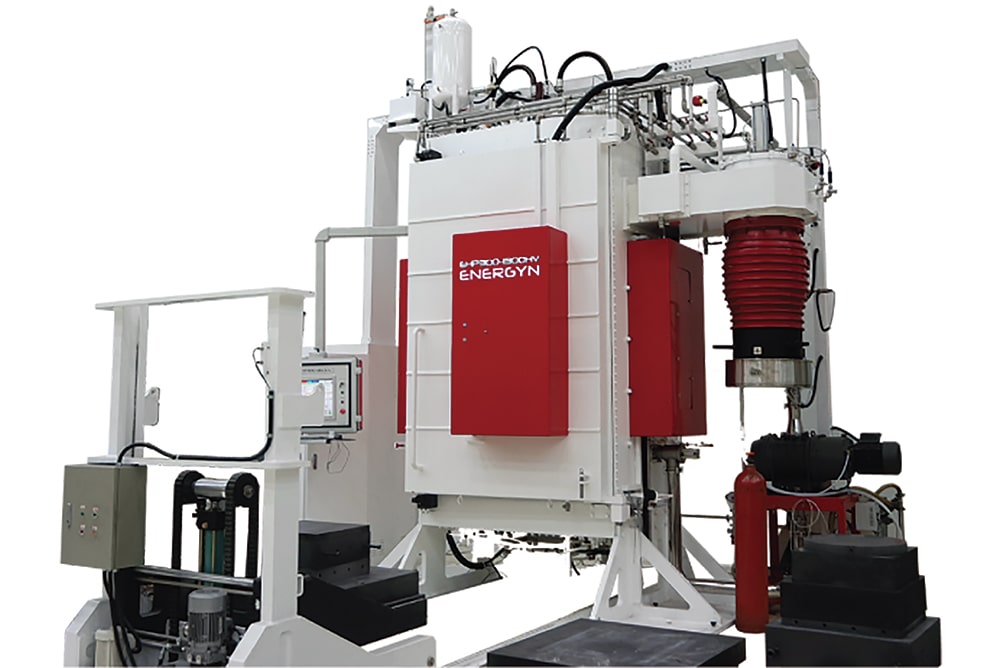

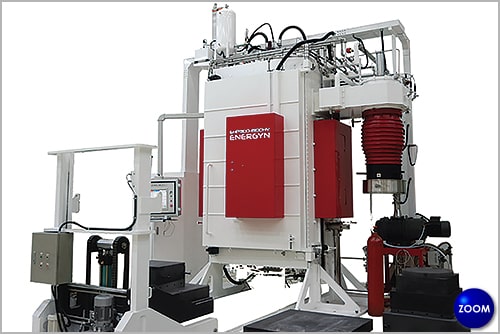

特注仕様・大型機もご相談ください



特注仕様・大型機もご相談ください

型式 温度
[℃]
プレス能力
[kN]
容器径
[mm]
ワークゾーン
[mm]
ストローク
[mm]
真空度
(torr)
雰囲気
EHP-200 1250~2400 100 Φ75 200×200×200 50 10-3~10-7 真空
or
不活性ガス
EHP-350 300 Φ200 350×350×350 100
EHP-800 3000 Φ320 800×8000×1200 250
EHP-1000 3000 5000 Φ450 1000×1000×1000 250
