UFOシフター

メンテ
ナンス
重視

サニタリー振動
ふるい

超小型で振動力抜群。少量多品種の分級に最適

使用者の立場から開発された「三庄の振動ふるい機シリーズ」はメンテナンス性・操作性を重視し、非常に使いやすく楽しい作業環境を提供します。

Watch video -下記をクリックして動画をご覧ください。-

メンテナンス重視。ふるい作業が楽しくなる

特徴
  • 網枠はワンタッチクランプ式
    (工具不要!)
  • オールステンレス仕様で
    サニタリー!
  • 軽量・コンパクトで持ち運び
    容易
  • 少量・多品種の分級作業に!
主な用途
  • 異物の除去工程に使用
  • 食品・医薬品原料の分級に!
  • 少量・多品種のふるい分け作業
  • 凝固体原料の解砕













































サニタリー振動ふるい

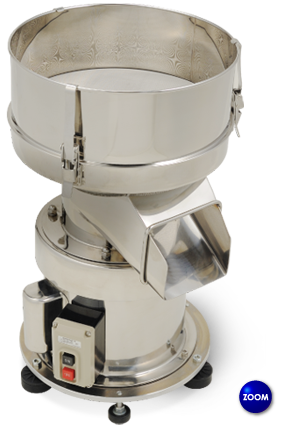

SF-300

小型連続生産機 形式:SF-300型(ふるい径:φ300mm)



Watch video -下記をクリックして動画をご覧ください。-

スクリーンの孔径より大きなものは残り微粉は排出されます。



振動具合をご覧下さい(ビーズ投入)。



スクリーンの脱着方法(非常に簡単です)

連続生産機としては非常にコンパクトであり、少量・多品種のふるい分け作業に最適です。



形式:SF-300

形式:SF-300

クランプ開放

クランプ開放

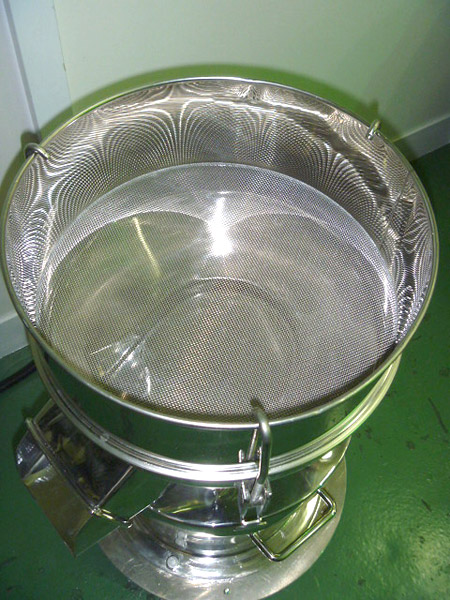

投入口(スクリーン)

投入口(スクリーン)









比較表

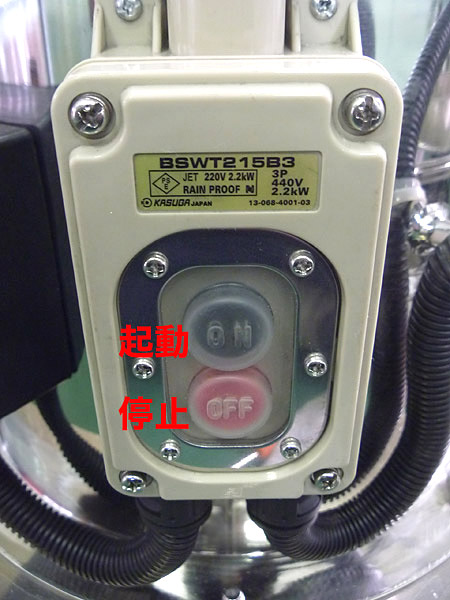

運転操作は「ONスイッチ」、「OFFスイッチ」のみであり非常に簡単

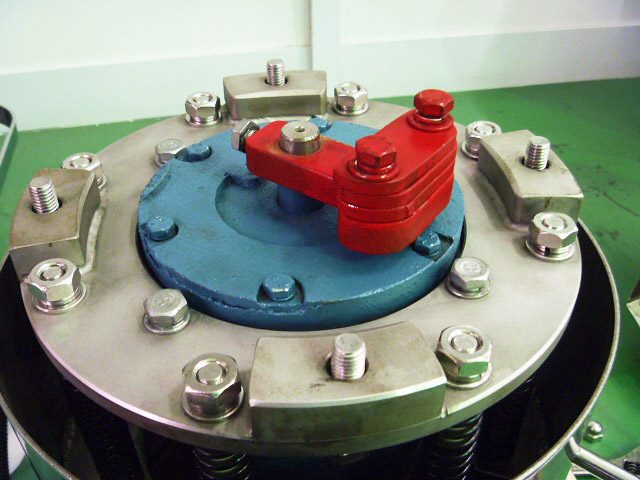

【振動機構】モーターの上/下軸に「おもり」をアンバランスに装着した偏芯モーターを採用。「おもり」の枚数を変えることにより振動力の調整ができます

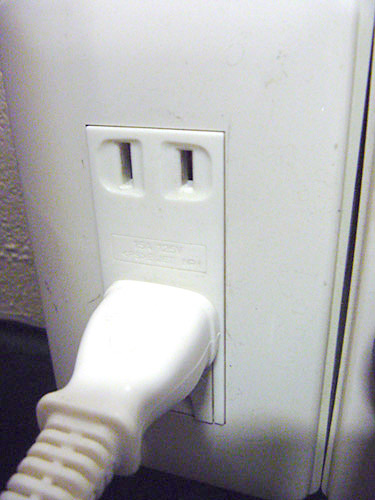

家庭用コンセント

家庭用コンセント

(AC100V)で使用できます。

メッシュ(網枠)の脱着は簡易的なクランプなので非常に簡単!



A社製

三庄インダストリー製

型式:SF-300

メリット

(三庄インダストリーの特長)

機器サイズ

ふるい径:Φ400mm以上

重量:110kg

寸法:Φ700×高さ750mm

ふるい径:
Φ300mm

重量:30kg

寸法:
Φ400×高さ640mm

小型で軽量なので、移動が容易で設置スペースが小さくてすみます。
材質

接粉部:
SUS304(ステンレス)

架台他:SS400(鉄)

オールステンレス

錆びなど異物混入の心配がない

清掃性が良い

スクリーン

(メッシュ網)

・専用のスクリーンを購入することになる。

汎用性がなく高価である
(1個60,000円)

・網の張り替えも高価でランニングコスト大

市販のスクリーンが装着可能なので短納期かつ安価である(少量多品種に最適)

スクリーン価格:
15,000円

納期:約1週間

スクリーン
固定方式

・スクリーンだけでなく、排出部の枠までも取り外すことになる(重量物、作業性難)

・クランプしてからナットで締め上げる構造

※ 分解・組付作業:
約20分間/2名

※ 清掃時間:約30分間

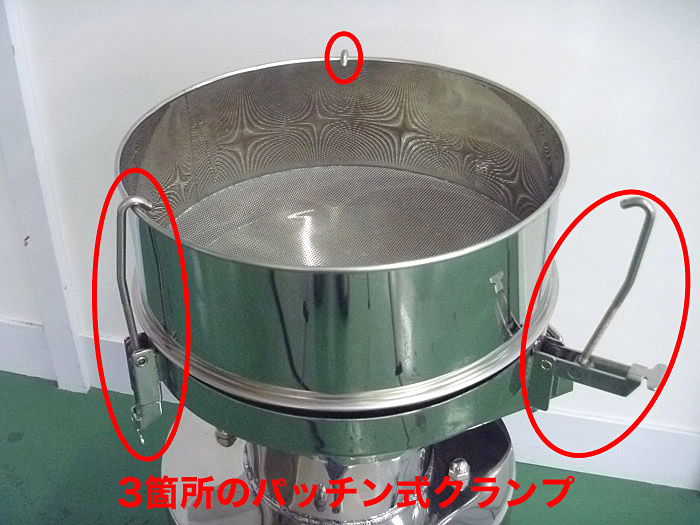

パッチン式クランプ止め
(3ヶ所のみ)

※ 分解・組付作業:
約20秒間/1名

※ 清掃時間:約20秒間

メンテナンス性が非常に良すぎる(作業時間、労力が大幅に軽減)。
電源 三相200V 単相100V 家庭用のコンセントで使用できる







標準メッシュ表(目開き)

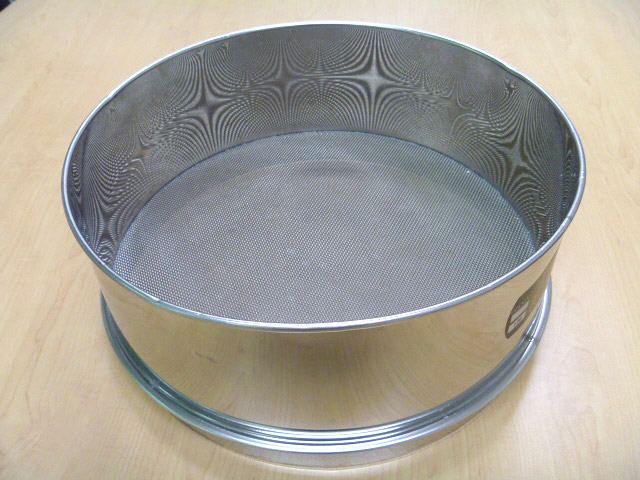

メッシュスクリーン

メッシュスクリーン

寸法:内径Φ300×内高100mm

機器仕様



機器仕様

機器仕様

機器寸法 底板Φ400×横幅×高さ640mm
ふるい目開き 0.1~125mm
本体材質 オールステンレス SUS304
電源 AC100V/200W
重量 約30kg







SF-450

SF-450型(ふるい径:φ450mm)



Watch video -下記をクリックして動画をご覧ください。-

原料排出



形式:SF-450

形式:SF-450

「SF-450型」は「SF-300型」と比較し、約2~3倍の処理能力があります。
機器重量も約2倍になりますが、「キャスター付き手押し台車」を標準装備しておりますので機器の移動は容易です。

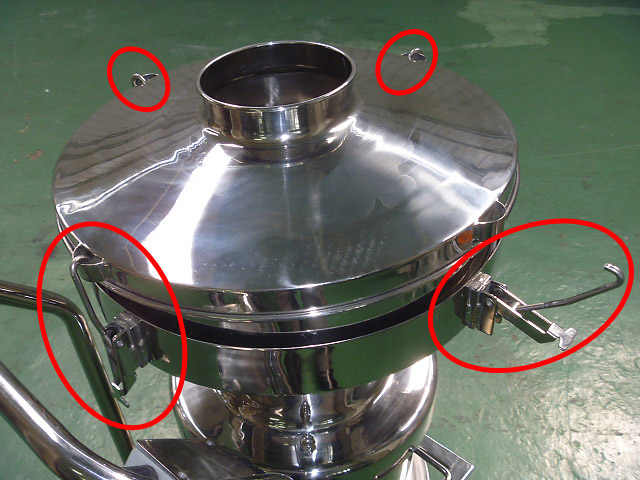

パッチン式簡易クランプ

パッチン式簡易クランプ

(4ヶ所止め)カバー&スクリーンの脱着が容易

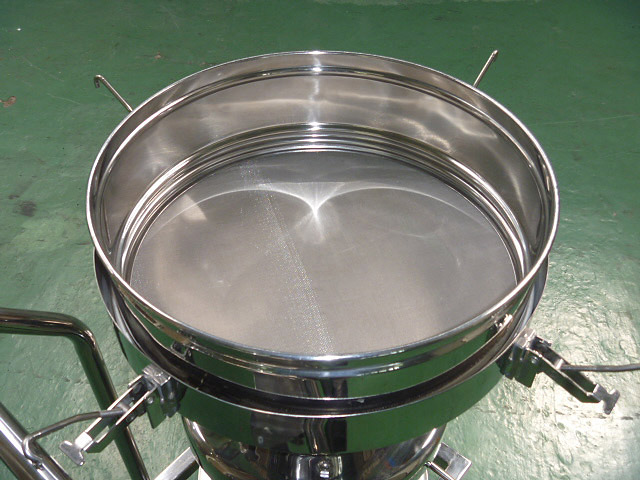

アンクランプし、粉末飛散防止カバーを外した状態

アンクランプし、粉末飛散防止カバーを外した状態

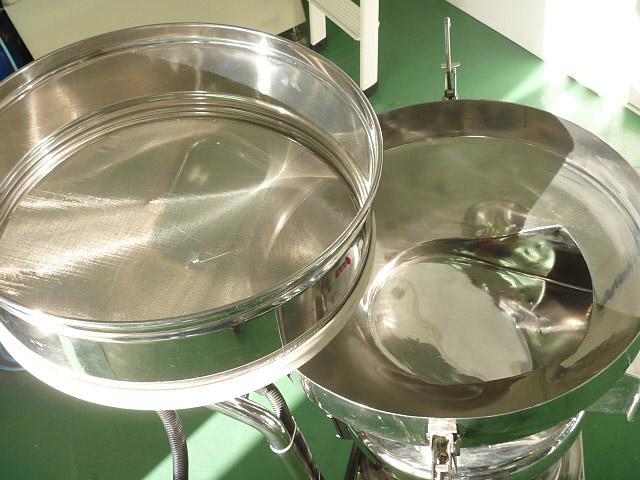

スクリーンを取り外した状態

スクリーンを取り外した状態

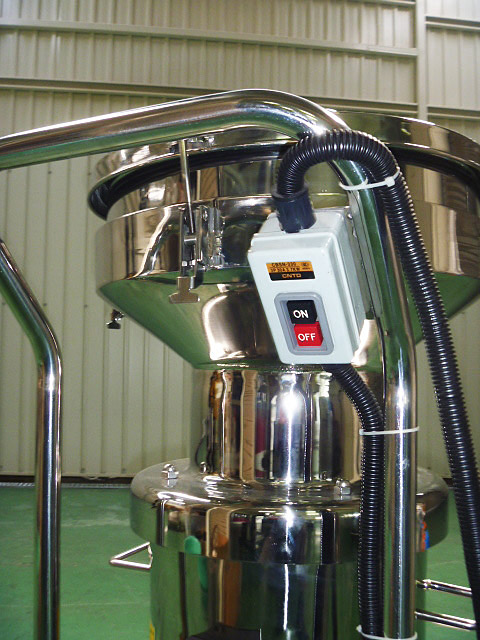

取手横に「ON-OFFスイッチ」

取手横に「ON-OFFスイッチ」

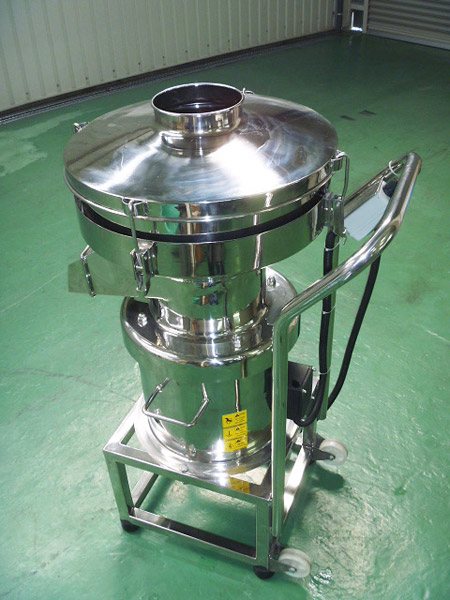

手押し台車(キャスター付き)。移動が容易です

手押し台車(キャスター付き)。移動が容易です

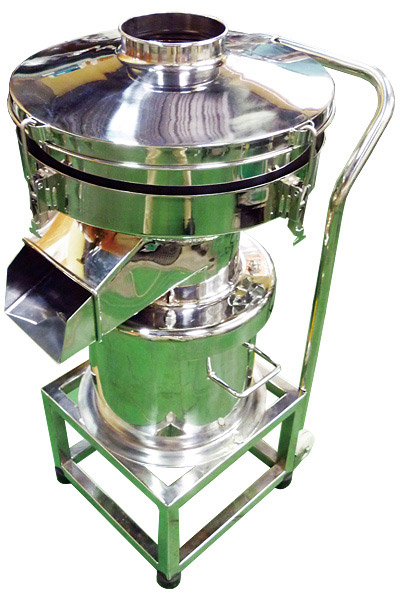

型式:SF-450

型式:SF-450







標準メッシュ表(目開き)

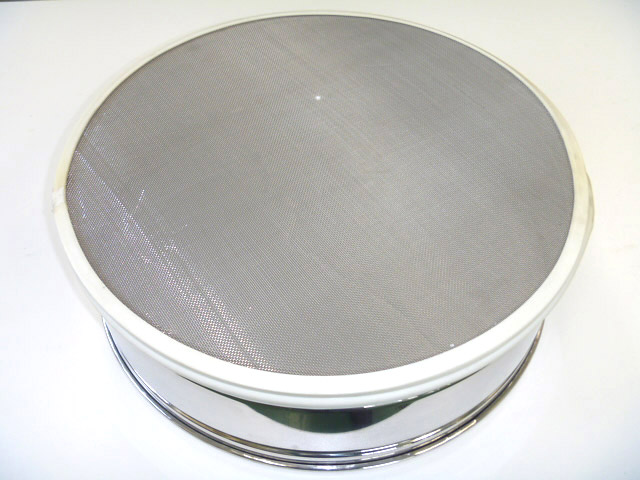

スクリーン(型式:SF-450及び

スクリーン(型式:SF-450及び UFO-600共通)

性能比較表(SF-300/SF-450)

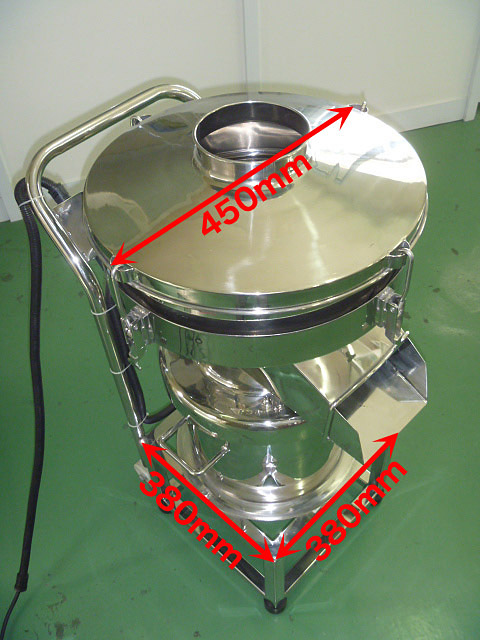

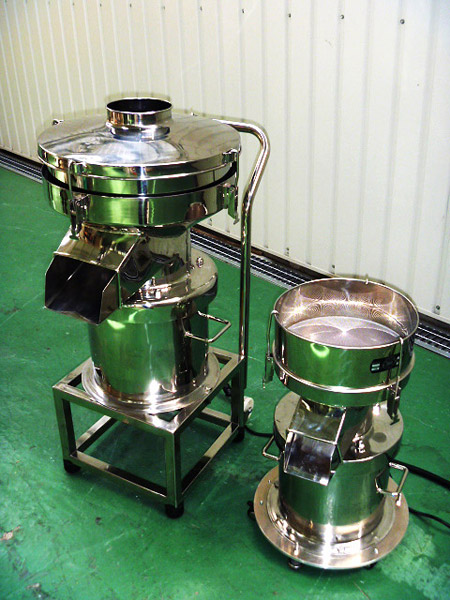

SF-450&SF-300(寸法比較)

SF-450&SF-300
(寸法比較)



SF-300

SF-450

処理能力

(米粉/35mesh)

約100kg/hr 約250kg/hr
機器寸法 Φ400(架台)×H640mm Φ380(架台)×H1200mm
機器重量 30kg 58kg(台車15kg含む)
材質 SUS304 SUS304
モーター回転数 3,600rpm(60Hz) 1,800rpm(60Hz)
メッシュスクリーン JIS規格品 弊社オリジナル
電源 単相100V 200W 単相100V 370W







オプション



排出口変更

排出口変更

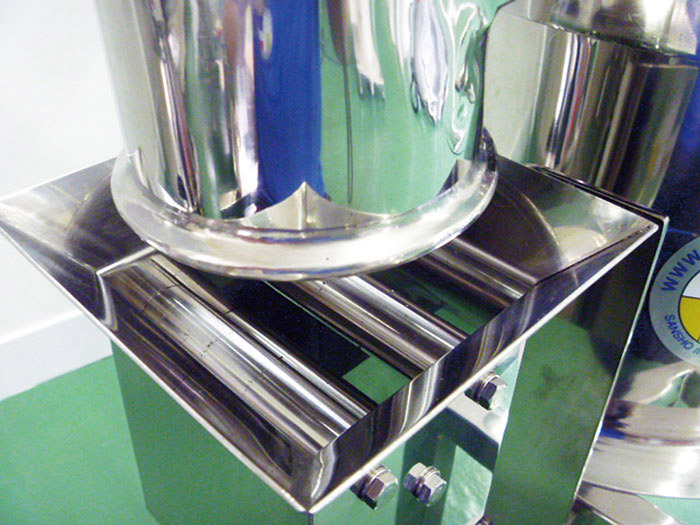

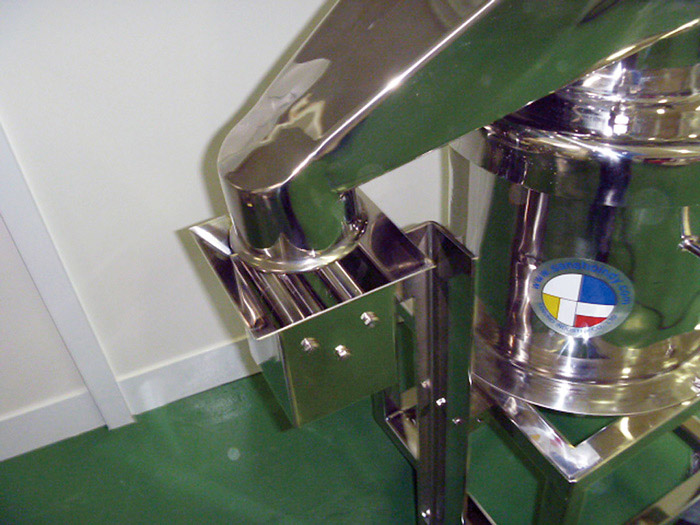

異物除去(磁選機)

異物除去(磁選機)
