エア式搬送
システム
システム

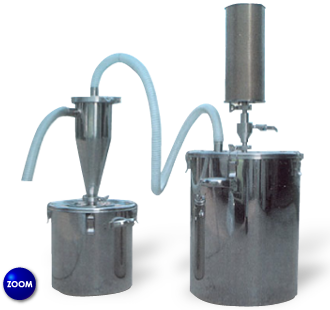

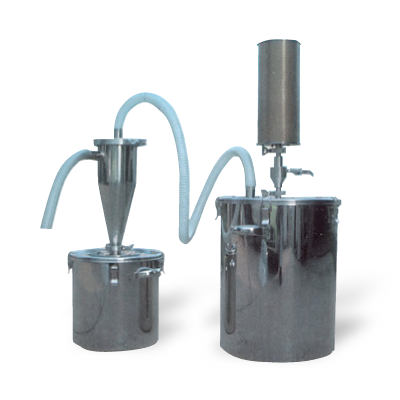

簡易空送システム

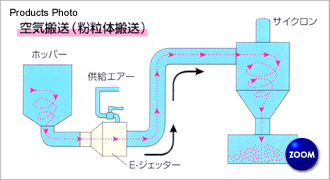

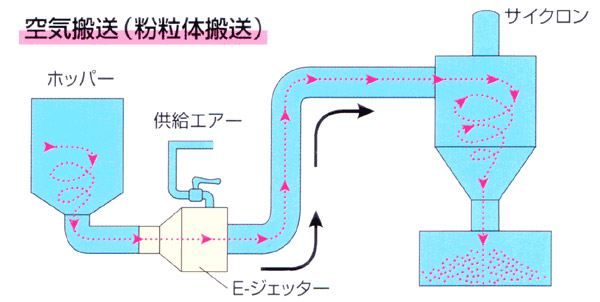

エジェクター方式により粉砕品などのエア式搬送システム！！
医薬・食品業界対応
特徴
- 新方式空送システムE-ジェッターにより簡単に強力
空気輸送システムを構築できます。 - ブロワ不要エアー動力源のため完全防爆仕様エジェクター方式
- 豊富なラインナップサニタリー仕様（SUS、フェルール接続）耐磨耗仕様（アルミナセラミックスリーブ）
- 医薬・食品業界対応

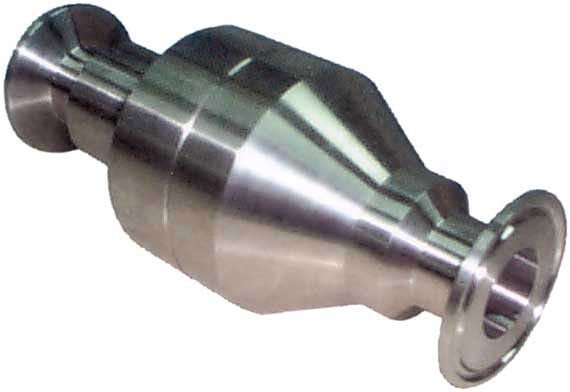

サニタリー仕様
（SUS、フェルール接続）

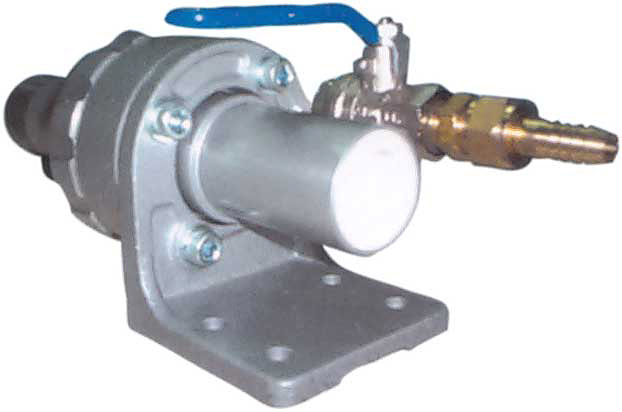

耐磨耗仕様
（アルミナセラミックスリーブ）

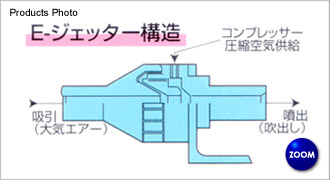

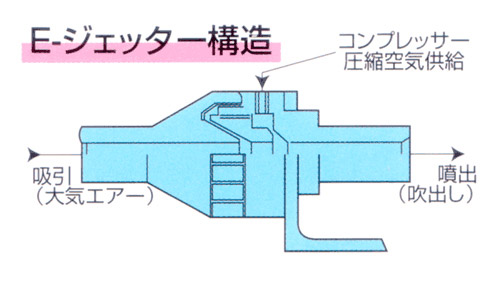

E-ジェッター特長
特徴
- 耐熱、耐酸、コンタミ防止など、特殊仕様に対応
- 吸引、真空引き、噴出など、さまざまな用途に応用可能
- シンプル構造でメンテナンスフリー
- 動力：コンプレッサーエアー（圧力：5～6KG/c㎡最良）

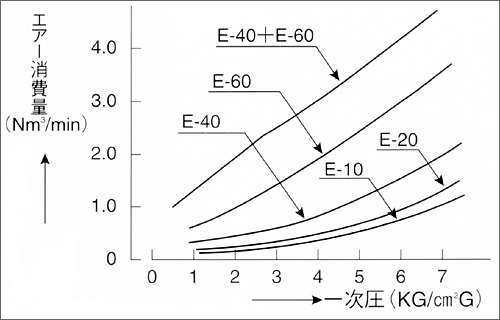

一次圧力とエアー消費量の関係
仕様表
| 形式 | 供給エアー圧力 (KG/㎠) |
エアー消費量 (Nm3/分) |
静風量 (Nm3/分) |
真空度 (cmHg) |
噴出量 (Nm3/分) |
コンプレッサー容量 (HP) |
ホーン (dB) |
|---|---|---|---|---|---|---|---|
| E-3型 | 5 | 0.12 | 0.28 | 30 | 0.7 | 2 | 74 |
| E-5型 | 5 | 0.25 | 0.50 | 28 | 1.4 | 3 | 82 |
| E-6型 | 5 | 0.30 | 0.70 | 25 | 1.7 | 3 | 82 |
| E-10型 | 5 | 0.35 | 0.90 | 31 | 1.9 | 5 | 85 |
| E-20型 | 5 | 0.55 | 3.00 | 12 | 3.8 | 7.5 | 85 |
| E-30型 | 5 | 0.80 | 4.00 | 6 | 5.0 | 10 | 85 |
| E-40型 | 5 | 1.00 | 5.00 | 6 | 7.0 | 10 | 85 |
| E-50型 | 5 | 2.00 | 7.00 | 6 | 10.0 | 15 | 85 |
| E-60型 | 5 | 2.50 | 9.00 | 6 | 14.0 | 20 | 85 |
| E-75型 | 5 | 3.00 | 15.00 | 5 | 20.0 | 30 | 85 |
| E-100型* | 5 | 5.00 | 28.00 | 4 | 36.0 | 50 | 85 |
| E-125型* | 5 | 6.00 | 32.00 | 4 | 44.0 | 75 | 85 |
| E-150型* | 5 | 7.00 | 45.00 | 4 | 65.0 | 75 | 85 |
*はオーダー製品
※E-2型,E-200型は廃盤になりました。
※上表の単位Nm3/分は標準状態における自由空気の容積（m3)です。
